Испанское ружье «Hijos de F. Arizaga»

Добрый день. Я приобрел с рук испанское ружье «Arizaga», гладкоствольное, с горизонтальным расположением стволов, калибра 12х70, модель «Colibri». В России нет официального представителя компании, из-за чего не могу выяснить родословную ружья. Обращаюсь за помощью к вам. Интересуют следующие данные (по возможности): год изготовления ружья, имя и фамилия мастера; из какой стали изготовлены стволы оружия; что обозначают клейма на подушках стволов (фотография приложена к письму); если возможно — план-схема сборки-разборки оружия для проведения технического обслуживания; какими средствами для чистки и смазки стволов и оружия лучше пользоваться; какие навески пороха и дроби рекомендовано применять при стрельбе.

Фото 1. Фото автора.

Фото 1. Фото автора.

Теперь подробнее познакомимся с экземпляром «Hijos de F. Arizaga» калибра 12/70 1963 года с подкладными замками на боковых пластинах как со сравнительно новым для нас испанским образцом, хотя и изготовленным более полувека назад.

Собирается-разбирается для охоты и хранения эта двустволка так же, как любая горизонталка с подобными замками на боковых пластинах любой фирмы из любой страны.

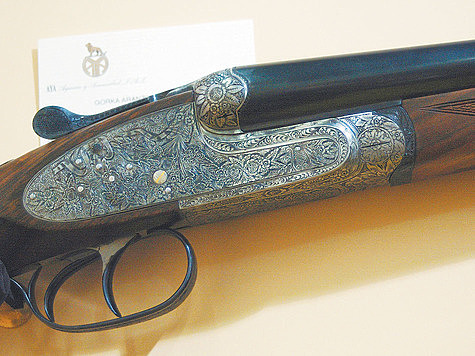

В Испании много лет выпускались и выпускаются аналогичные модели, как, например, двустволка «Aguirre y Aranzabal» 2007 года выпуска, показанная на фото 1, с такими же замками, как и ваше ружье.

Надо лишь помнить, что боевые V-образные пружины замков должны обязательно спускаться при хранении.

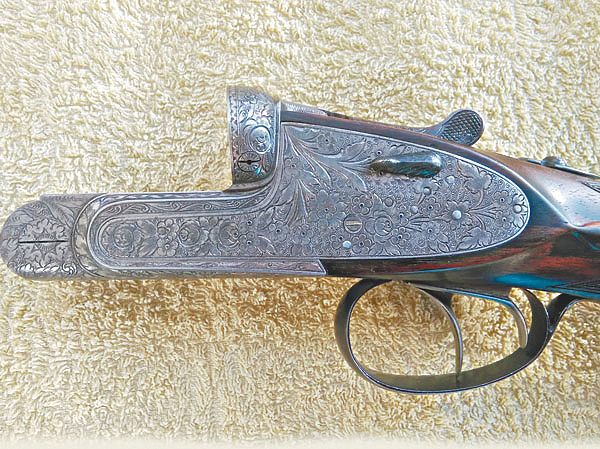

От множества других горизонталок высокого класса ваше ружье «Hijos de F. Arizaga» калибра 12/70 1963 года отличается тем, что на нем подкладные замки на боковых пластинах легкосъемные, с левой стороны установлен стяжной винт системы «Holland & Holland» образца 1908 года с головкой-вертушкой, как видно на фото 2.

При снятии замков необходимо вывинтить винт-вертушку полностью, затем ввинтить его в отверстие с резьбой на правой пластине и, плавно потянув, извлечь правый замок. Левый замок извлекается при поддавливании левой пластины изнутри, например, торцом того же винта.

Боевые V-образные пружины желательно взвести, тогда они не мешают при извлечении и установке замков в свои пазы.

Запирание блока стволов в колодке ружья «Hijos de F. Arizaga» тройное системы Purdey, весьма популярной среди испанских оружейников, в том числе нижней двойной рамкой, входящей в пазы двух подствольных крюков и верхней задвижкой на крюк на казенном среде блока стволов.

Сами подствольные крюки вашей испанской горизонталки обращают на себя внимание своей шириной, несколько большей, чем на массовых ординарных горизонталках с таким же нижним запиранием блока стволов.

На вашем ружье несложно, без разборки замков, меняются бойки или их пружины, для чего на щитке колодки установлены съемные резьбовые втулки с отверстиями для бойков. Вывинчиваются втулки специальной отверткой с двумя штырьками на лезвии, а от проворачивания зафиксированы смонтированными в плечиках колодки винтами, в которых выполнены сквозные газоотводные каналы для сброса наружу в стороны случайно прорвавшихся пороховых газов.

Ударные механизмы с передними боевыми V-образными боевыми пружинами смонтированы на боковых пластинах с помощью сквозных винтов, торцы которых формируют своеобразный рисунок на пластине.

Любители горизонталок высокого класса скрупулезно подсчитывали количество винтов и шпилек, не принимая во внимание стяжной винт, и классифицировали таким способом замки. На замке этого испанского экземпляра семь винтов, не считая стяжной, а также ось курка и шпилька-фиксатор боевой пружины, выведенная наружу на переднем мысе замочной пластины.

В ударный механизм встроен интерсептор-перехватыватель, исключающий случайный выстрел без нажатия на спусковой крючок. Золотые риски на торцах осей курков являются указателями взведения замков.



Фото 2. Фото автора.

Цевье традиционной на горизонталках высокого класса системы Anson с кнопкой на переднем конце, в нем же расположены и эжекторные механизмы. От выпадения экстракторы предохраняет винт-фиксатор ножек, ввинченный в передний подствольный крюк, типовое техническое решение на ружьях высокого класса.

Для чистки и смазки применяются обычные нейтральные ружейные масла, или отечественные, или зарубежные, наносятся на трущиеся поверхности слегка и по сезону. Перед стрельбой смазка на подствольных крюках должна оставаться, так как они испытывают значительные нагрузки и при открывании-закрывании блока стволов, и при стрельбе.

Каналы стволов не хромированы, поэтому для чистки стволов желательно обзавестись сплошными латунными щетками.

Эффектная гравировка полностью покрывает поверхности колодки, замочных пластин, предохранительной скобы, рычага запирания, шарнира цевья и даже головки винта-вертушки.

Промежутки между розами и мелкие цветами заполнены растительным орнаментом так, что на ружье, за исключением стволов, нет свободного места на металле, не заполненного гравировкой.

Изображения крупных листьев орнамента перемежаются с более мелкими завитками, в которых легко узнаются популярные в оружейной гравировке листья аканта. Контуры деталей подчеркнуты декоративным кантом на фоне сплошной гравировки, в которой все вплоть до самых мелких подробностей четко проработано резцом гравера.

Несомненно, рисунок традиционный, но в нем отчетливо просматривается испанский стиль, заметно отличающийся и от английской тонкой гравировки, и от брутальной германской или австрийской.

На гладкоствольное оружие Испании устанавливаются стволы, изготовленные, как правило, из местной легированной стали с хромомолибденовыми добавками, характеризующейся высокими физико-механическими параметрами, например распространенной марки Bellota.

Стволы на вашем ружье фирменной работы, и, хотя марка стали на них не указана, тем не менее, это один из сортов легированной стали.

Весьма существенно то, что на подушках стволов и колодки проставлен полный набор четырех испытательных клейм станции в Эйбаре.

То есть выполнены все операции отстрела дымным и бездымным порохом по испанскому законодательству 1931 года, действующему в период выпуска этого экземпляра.

На испанских ружьях может быть и иной набор испытательных клейм, свидетельствующий о том, что они подвергались определенным операциям отстрела.

На стволах указана весьма важная величина — испытательное давление, равное «900 kgs», то есть 900 кг/см2, но никак не допускаемое, проставляемое, например, на отечественных гладкостволках.

Стрелять из этого ружья можно только обычными патронами калибра 12/70, развивающими давление не более 650 кг/см2 или 63,7 МПа, как указывает испытательная станция Эйбара. Величина допускаемого давления представляет собой важный показатель, ограничивающий выбор патронов для этого ружья.

Испытательное давление указывается и на современных испанских ружьях, например «1370 Bar» на экземплярах категории «магнум», соответственно разрешенное давление намного меньше.

На обоих стволах проставлены клейма «Choke», означающие наличие дульных сужений, причем сужение 1,2 мм правого ствола очень сильное, как видно по пробитым на нем клеймам диаметра канала «18,4» и диаметра дульного вылета «17,2».

На правом стволе клеймо «18,4» диаметра канала все-таки просматривается, однако клеймо диаметра дульного вылета несколько затерто, но по остаткам можно предположить, что сужение этого ствола не более 0,4 мм, проверьте фактические размеры.

На стволах вашего ружья не указана масса блока стволов, как на испанских ружьях, поэтому с патронами непросто, так как стволы могут оказаться легкими и тонкостенными.

Сильное дульное сужение правого ствола позволяет рекомендовать патроны со снарядом дроби массой всего 30–32 г, а дробь преимущественно мелкую № 6-7-8 и среднюю № 5-4. Рекомендации для левого ствола с сужением не более 0,4 мм проще — можно стрелять любыми нормальными охотничьими патронами калибра 12/70, снаряженными дробью.

Конечно, пристреливать ружье придется весьма придирчиво и педантично, не исключено, что оптимальные показатели боя дробью будут давать лишь не слишком сильные патроны.

Желательно точно измерить диаметры каналов стволов и дульных вылетов, а также взвесить блок стволов, чтобы верно просчитывать выбор компонентов
патронов.

Какие-то косметические недостатки имеются, но они естественны для ружья почти шестидесятилетнего возраста, да и устранимы.

Например, несложно подобрать шуруп для шарнира цевья, чтобы древесина держалась не только винтиком на передней обоймице. Если что-то в ружье пытаются разбирать, то собирать необходимо в соответствии только с фирменными признаками.

Евгений Копейко 6 ноября 2019 в 14:30
