Эстафета искры

В этой статье вашему вниманию предлагаются выкладки о пулевых охотничьих патронах с бинарным зарядом и тринарным зарядом производства «НМЗ «Искра». На специальном полигоне и баллистическом комплексе были проведены стрельбы принципиально новых конструкций высокоскоростных пулевых патронов «Искра-М», которые обеспечили сверхскорость полета пули.

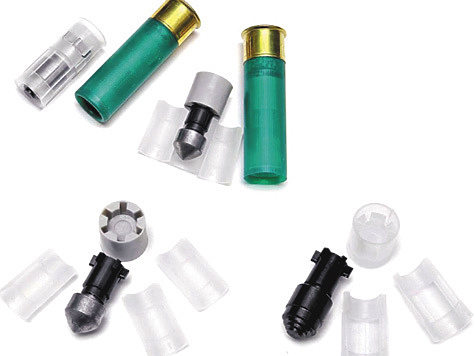

Фото 1. Составные части патронов «Искра-М»
с ППСт и ППСв.

Фото 1. Составные части патронов «Искра-М»
с ППСт и ППСв.

Испытаны два вида пулевых патронов «Искра-М», со стальной (ППСт) и свинцовой (ППСв) пулей Полева, собранных с бинарным и тринарным пороховым зарядом («Сунар» + «Вектан»), разделенным одной или двумя картонными прокладками с отверстием.


Общеизвестно, что одной из основных баллистических характеристик охотничьего патрона является скорость полета пули. Понятно, что при более высокой скорости существенно упрощается задача стрелка по поражению любой цели. Соответственно увеличивается и дальность надежного поражения цели. Специалисты патронного производства и многие охотники-стрелки всегда старались изменить этот показатель к лучшему. Поэтому мы решили эту проблему с помощью бинарной и тринарной системой засыпки пороха, которая обеспечивает приемлемое давление в канале ствола при попытке разогнать снаряд до запредельных в обычном понимании начальных скоростей.


Наращивать пороховой заряд можно лишь до известного предела. Известно, что эксплуатационное максимальное давление пороховых газов в стволах обычных ружей не может превышать допустимый предел в 740 бар. Превышение этой величины приведет к порче ружья, разрыву стволов. Подбором комплектующих элементов патрона тоже можно несколько поднять показатель скорости полета заряда, но здесь имеется определенный предел, не дающий ощутимой безопасной прибавки.


При изменениях, вносимых в сборку патронов, конструкция самого патрона оставалась традиционно неизменной. И вот было найдено новое решение — переход на принципиально новую схему компоновки охотничьего патрона, который существенно расширил возможности увеличения полетной скорости заряда гладкоствольного оружия. В этих патронах пороховой заряд разделен на две части картонной прокладкой с отверстием небольшого диаметра, либо на три части двумя картонными прокладками с отверстием небольшого диаметра. Это обеспечивает временную задержку воспламенения второй части порохового заряда (либо второй и третьей части порохового заряда) и позволяет увеличить общую массу порохового заряда без увеличения максимального давления пороховых газов в патроннике ружья.

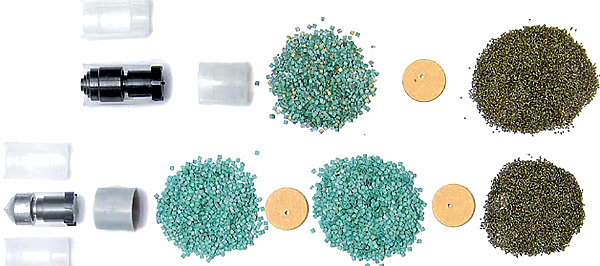

Фото 2. Начинка патронов «Искра-М» с бинарным (ППСт) и тринарным (ППСв) зарядами. Отечественный порох «Сунар 42» располагается в заряде первым и воспламеняется непосредственно формирующимся форсом пламени капсюля.




При разделенном пороховом заряде воспламенение каждой следующей, находящейся за картонной перегородкой, части порохового заряда происходит с запрограммированной задержкой, что «растягивает» верхнюю полку кривой давления в канале ствола, обеспечивая сверхвысокую скорость снаряда до недостижимой для штатного порохового заряда скорости. Конструкции патронов защищены патентами РФ.


Теоретически можно снарядить любой штатный патрон с большой массой порохового заряда, который также обеспечит сверхскорость, но при этом получится взрывной характер горения такого заряда с мгновенным скачком давления, выходящим за допустимые испытательные пределы нормального ствола. Также потребуется усиление узла запирания оружия и увеличения толщины стенок ствола. Данная разработка направлена исключительно на максимальную реализацию возможности применения выпускаемых ныне и имеющихся на руках у охотников стволов для получения сверхскорости.


Рассмотрим возможные варианты новых пулевых патронов «Искра-М», которые были снаряжены в гильзу 12x76 с капсюлем № 688 фирмы Nobel Sport. Патрон со стальной пулей ППСт заряжен порохами «Сунар 42» (2 г) и «VektanA0». Патрон со стальной пулей ППСв заряжен также «Сунаром 42» (1,2 г) и двумя частями «VektanA1» (1,1 г 1 г) с еще одной перегородкой (тринарное снаряжение). Эти патроны представлены на фото 1.


Разработанные патроны разобранном виде показаны на фото 2. По техническим условиям ТКМУ 771828.004 ТУ и по результатам испытаний на КИС завода «Искра» патрон «Искра-М» 12/76 в бинарном исполнении с пулей ППСт при нормальной температуре (20 оС) обеспечивает начальную скорость пути (V2,5) 556 м/с (среднее значение по пяти выстрелам) при среднем давлении 984 бар. Для варианта патрона «Искра-М» 12/76 в тринарном исполнении с пулей ППСв эти значения составляют 596 м/с и 830 бар соответственно.


По итогам испытаний при стрельбе сидя с упора на дистанцию 50 метров патроны «Искра-М» 12/76 обеспечивают средние поперечники 40 мм для обеих пуль (четыре выстрела на группе). Температура воздуха во время испытаний составляла -14 оС. На 100 метров пуля ППСт показала поперечники 50, 60, 70 и 110 мм (среднее значение73 мм) по четырем выстрелам (два стрелка по две группы), в то время как значения для пули ППСв составили 70, 80, 85 и 110 мм (среднее значение 87 мм). Блестящий результат, особенно если принять во внимание едва заметное относительно «нуля» на дистанции 50 м понижение СТП для свинцовой пули ППСв (менее 5 см) и скромные 15 см для стальной пули ППСт.

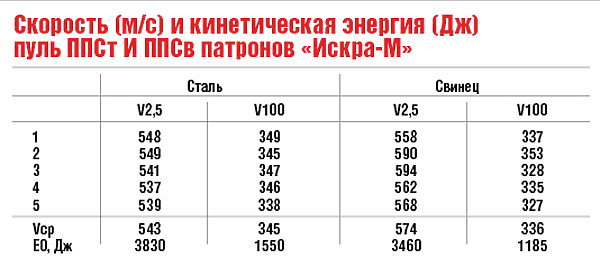

Экспериментально полученные значения скорости и кинетической энергии пуль ППСт и ППСв патронов «Искра-М» 12/76 представлены в таблице, на расстоянии 2,5 м и 100 м от дульного среза.


С точки зрения охотника, «прибив в ноль оружие с такими пулями метров на восемьдесят, все проходящие цели в диапазоне дистанций от нуля до сотни можно стрелять с прицеливанием в центр убойной зоны — характеристики траектории и точность обоих пуль на высоте. Скорость пули «Искра-М» на дистанции 100 метров выглядит вполне достойно, и на фоне современных пуль «Совестра», и высокоскоростных «магнум» с пулей «Бреннеке». 26-граммовая свинцовая пуля «Совестра» долетает до 100-метрового рубежа на скорости 423 м/с (данные производителя), 21-граммовая бессвинцовая пуля «Совестр» показывает 391 м/с.




Редакция журнала «Калашников» провела экспертные отстрелы (5) с импортного оружия «Блазер» патронов «Кентавр» калибра .243 Барнаульского патронного завода на дистанции 100 м. Барнаульский завод представил на испытания 7000 штук патронов «Кентавр». Средний поперечник рассеивания составил 46 мм для пули «Кентавр» массой не более 5,8 г, в то время как для наших пулевых патронов «Искра-М» 12/76 средний поперечник рассеивания составил 73 мм для пули ППСт массой (полетной)  26 г при скорости на 100 м 345 м/с. Предположив завышенную скорость пули у патрона «Кентавр» на 100 м 720 м/с ( начальная скорость 818 м/с), можно рассчитать, что кинетическая энергия пули от патрона «Искра-М» 12/76 на 100 м составляет 1550 Дж, а пули от патрона «Кентавр» — 1500 Дж.


На сайте Барнаульского патронного завода поперечник рассеивания на 100 м для данного патрона «Кентавр» составляет 80 мм. Анализируя представленные данные, видно, что наш пулевой патрон «Искра-М» 12/76 с пулей ППСт (полетная масса 26 г) по своим потребительским свойствам практически не уступает даже патрону «Кентавр» для нарезного оружия. Это подтверждает актуальность производства высокоскоростных пулевых патронов к гладкоствольным ружьям.


Важно отметить, что данные высокоскоростные пулевые патроны являются решением двойного назначения и могут использоваться как для производства охотничьих и спортивных патронов, так и при изготовлении специальных патронов для нужд МВД России. Для подтверждения этого факта были дополнительно проведены испытания пулевого патрона «Искра-М» 12/76 с бронебойной пулей на пробиваемость. Из самозарядного ружья МР-153 с расстояния 5 метров были проведены стрельбы в бронепластину бронежилета 6-го класса. После выстрела бронепластина была пробита насквозь.


Разработаны новые конструкции высокоскоростных пулевых патронов для гладкоствольного оружия. Конструкции патронов защищены патентами РФ. Показана принципиальная возможность использовать данные патроны как для охоты, так и для нужд МВД.


Работоспособность всех предлагаемых конструкций высокоскоростных патронов «Искра-М» подтверждена многолетним серийным выпуском патронов на заводе «Искра» и проведенными теоретическими исследованиями на базе разработанной математической модели функционирования спортивно-охотничьего боеприпаса эстафетного принципа метания.
