Установка опорного вкладыша у ИЖ-27

В вертикалке ИЖ-27 зазор между казенным срезом стволов и щитком коробки появляется при интенсивной эксплуатации и при применении усиленных зарядов. Зазор увеличивается более быстро, если ружье изначально было собрано некачественно, что особенно характерно для моделей, выпущенных в 1992–1994 гг.

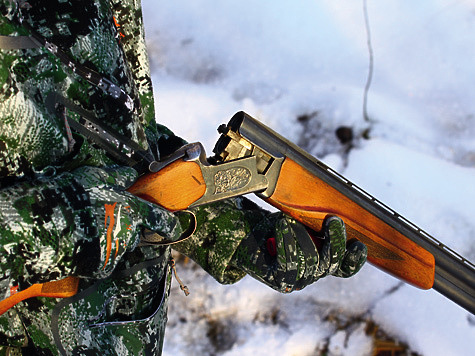

Фото Антона Журавкова

Фото Антона Журавкова

Скоре всего, площадь прилегания оси шарнира к поверхности крюка к полуцилиндрическому вырезу была менее 75%. Это прилегание может быть проверено визуально по отпечатку краски или копоти. При отдаче этот вырез исключает продольное перемещение стволов вперед.

Чем тяжелее стволы, тем большая сила инерции действует на запорный механизм ружья. Если детали ружья собраны с зазорами, силы инерции действуют с ударом. Это очень неблагоприятное явление. Это разбалтывает (расшатывает) ружье. Центр массы стволов не совпадает с осью вращения ружья. Возникает момент сил, который стремится открыть ружье. Запорный механизм компенсирует этот момент сил. Сама же сила инерции стволов старается сдвинуть стволы вперед.

Это усилие воспринимается у рядовых ружей соединением оси шарнира с полуцилиндрическим вырезом переднего крюка. Вследствие этого постепенно между казенным срезом стволов и щитком коробки образуется зазор. Отсюда понятно стремление оружейников увеличить площадь контакта, т.е. введение дополнительной опорной поверхности. На рядовых ружьях ИЖ-27, к сожалению, не устанавливается (видимо, чтобы не повышать себестоимость ружья) эта опора.

На спортивных ружьях ИЖ-39, ИЖ-27 магнум и на некоторых штучных ружьях в перемычке коробки уже устанавливается опорный вкладыш. Живучесть ружья при этом повышается вдвое. Вкладыш устанавливается такой толщины, чтобы к нему плотно прилегала передняя поверхность заднего крюка. Как известно, для быстрой и меткой стрельбы желательно иметь привычное прикладистое ружье. Ведь у каждого ружья свои параметры, поэтому беспричинно менять ружье не рекомендуется.

Отсюда понятно стремление владельцев повысить живучесть своего любимого ружья. Но браться за такую работу можно только при уверенном владении слесарными навыками, зная особенности отладки, доводки и ремонта ружей.

Важно также при разборке не подпортить внешний вид ружья. Необходимо иметь и специальный инструмент. Я периодически занимаюсь этими доработками... Для вывинчивания винтов необходимо отвертки подобрать так, чтобы их перья точно соответствовали шлицам головок винтов. Не всякий винт легко откручивается.

Для облегчения за сутки в резьбовую часть надо закапать керосин. Коробка в тисках зажимается через медные прокладки. Усилие, прилагаемое к отвертке, должно быть соответственным. Бывает, что для отворачивания некоторых винтов приходится применять отвертку с воротком, чтобы можно было приложить большее усилие, не сорвав шлиц головки винта.

Разборка ружья

Производится в следующем порядке (см. инструкцию, прилагаемую к ружью).

  • — Отвернуть шурупы и снять затыльник приклада.
  • — Снять предохранительную спусковую скобу.
  • — Вывернуть стяжной винт приклада и отсоединить приклад.
  • — Соединить коробку со стволами и присоединить цевье.
  • — Переломить (взвести курки).
  • — Вставить в отверстие на каждом стержне боевой пружины по гвоздику диаметром 1-1,5 мм.
  • — Спустить курки, снять стержнир, толкатели боевых пружин. (У ИЖ-27М-1С снять пружину спуска).
  • — Снять детали предохранителя, пассатижиками вынув штифт, для доступа к винту перемычки.
  • — Вывинтить нижний винт личины и задний хвостовой винт перемычки, снять перемычку.
  • — Отделить личину легкими ударами молотка по медному стержню вставленного в отверстие для предохранительной скобы, предварительно нажав на защелку запорной планки.


Установка опорного вкладыша

Зажать коробку в тисках через медные прокладки.

Разметить на перемычке коробки паз под ласточкин «хвост» длиной примерно 17–20 мм и глубиной 2–2,5 мм (определить по пластилиновому слепку). Выпилить трехгранным напильником паз, подправить при необходимости надфилем по форме «ласточкин хвост». Здесь надо строго следить, чтобы углы паза не получились заоваленными. Напильник должен ходить строго перпендикулярно по перемычке коробки.

По пластилиновому отпечатку-слепку (после закрывания ружья) определяем примерную толщину опорного вкладыша.

— В тисках выпиливаем из стали вкладыш необходимой конфигурации. Высота определяется: вверху заподлицо с верхней плоскостью перемычки коробки, внизу — до плоскости личины.
Запрессовываем его в паз легкими ударами медного молоточка.

— Сначала по краске, а затем по копоти от спички подгоняем опорный вкладыш под переднюю поверхность заднего крюка (эту поверхность тоже предварительно заполировать). Проверку по копоти надо проводить многократно после каждой приплотки после закрывания стволов. Металл снимать понемногу алмазным надфилем и бархатной шкуркой. Степень подгонки определять по положению рычага запирания. Рычаг запирания сначала не будет доходить до центральной оси ружья.

Установка такого вкладыша в перемычке коробки значительно разгружает шарнирное соединение. Повышается технический ресурс ружья. Первоначальный недоход рычага запирания и наличие угла между осью ружья осью рычага будет говорить о резерве запирания. Этот резерв обеспечит плотность запирания и многолетнее использование ружья без шата и зазора между казенным срезом стволов и щитком коробки.

Перед сборкой ружья заодно надо очистить все пазы, вырез и отверстия в коробке от грязи и ржавчины, протереть все детали смазать их жидким маслом.

Анатолий Азаров 31 декабря 2014 в 00:00






Оставьте ваш комментарий

Оставлять свои отзывы и комментировать могут только зарегистрированные пользователи.
Вы можете авторизоваться используя свой аккаунт на нашем сайте, а так же войти с помощью вашего аккаунта во "Вконтакте" или на "Facebook".

  • -2
    Николай Галко офлайн
    #1  31 декабря 2014 в 13:19

    У меня изначально стоит этот вкладыш.

    Ответить
  • -2
    Aleks Jarkovoj офлайн
    #2  31 декабря 2014 в 15:33
    Николай Галко
    У меня изначально стоит этот вкладыш.

    Дай Бог, чтобы он исполнял свою функцию.По наблюдениям ружейных мастеров иногда этот вкладыш "для балды", т.е без приплотки. По воспоминаниям В.Вальнева приплотка заднего крюка к перемычке колодки былa у ружей ИЖ49. Видимо просто полностью копировали с Зауера 8. А потом видимо решили, что можно обойтись и так.Не могу с полной уверенностью сказать, но по моему ставят вкладыши на спортивных ИЖ39 и так называемых ижевских магнумах. На своих горизонталках я доработку по приплотке заднего крюка к перемычке колодки делаю очень давно и гораздо проще. Навариваю торец двердосплавной присадочной проволокой аргонной горелкой, а потом занимаюсь подгонкой. Ресурс реально увеличивается.

    Ответить
  • -2
    Анатолий Азаров офлайн
    #3  31 декабря 2014 в 18:19
    Aleks Jarkovoj
    Дай Бог, чтобы он исполнял свою функцию.По наблюдениям ружейных мастеров иногда этот вкладыш "для балды", т.е без приплотки. По воспоминаниям В.Вальнева приплотка заднего крюка к перемычке колодки былa у ружей ИЖ49. Видимо просто полностью копировали с Зауера 8. А потом видимо решили, что можно обойтись и так.Не могу с полной уверенностью сказать, но по моему ставят вкладыши на спортивных ИЖ39 и так называемых ижевских магнумах. На своих горизонталках я доработку по приплотке заднего крюка к перемычке колодки делаю очень давно и гораздо проще. Навариваю торец двердосплавной присадочной проволокой аргонной горелкой, а потом занимаюсь подгонкой. Ресурс реально увеличивается.

    Да ,Александр...в статье чётко подчёркнута важность приплотки по копоти...многократн ая.. иначе он работать не будет... именно в этом и смысл...

    Ответить
  • -2
    Николай Галко офлайн
    #4  31 декабря 2014 в 20:25

    Касание не 100 процентное, но след от соприкосновения виден

    Ответить
  • -2
    Анатолий Азаров офлайн
    #5  1 января 2015 в 14:36
    Николай Галко
    Касание не 100 процентное, но след от соприкосновения виден

    да. и не просто -след-а желательно широая и длинная риска...

    Ответить
  • -2
    Николай Галко офлайн
    #6  1 января 2015 в 16:33
    Анатолий Азаров
    да. и не просто -след-а желательно широая и длинная риска...

    Конечно не идеал, но хоть так. http://s019.radikal.ru/i643/1501/a4/fe728e15de83.jpg Ружьё 97 года.

    Ответить
  • -6
    Александр Стефанович офлайн
    #7  1 января 2015 в 16:42

    Есть куда более простой и доступный способ устранения шата стволов.
    Достаточно всего лишь облудить этот полуцилиндрический вырез подствольного крюка. Стопроцентное прилегание обеспечено.
    Да недолговечно, но на пару сезонов хватает, а сама операция при определенном навыке занимает несколько минут. И все железо остается нетронутым.

    Ответить
  • -2
    Aleks Jarkovoj офлайн
    #8  1 января 2015 в 19:47
    Александр Стефанович
    Есть куда более простой и доступный способ устранения шата стволов.
    Достаточно всего лишь облудить этот полуцилиндрический вырез подствольного крюка. Стопроцентное прилегание обеспечено.
    Да недолговечно, но на пару сезонов хватает, а сама операция при определенном навыке занимает несколько минут. И все железо остается нетронутым.

    В данном случае речь об устранении шата не идет, а скорее о том как отодвинуть срок его появления и доработку эту желательно произвести на новом ружье либо после замены оси стволов.Облудить для устранения шата конечно можно. Разные могут быть на то причины. Если использовать оловянисто свинцовый припой, то сопрягаемые детали действительно притрутся, но несерьезно все это. Если медью, то ресурса пожалуй на пару сезонов и хватит.

    Ответить
  • -2
    НИК.ИВАНЫЧ офлайн
    #9  1 января 2015 в 19:54
    Aleks Jarkovoj
    В данном случае речь об устранении шата не идет, а скорее о том как отодвинуть срок его появления и доработку эту желательно произвести на новом ружье либо после замены оси стволов.Облудить для устранения шата конечно можно. Разные могут быть на то причины. Если использовать оловянисто свинцовый припой, то сопрягаемые детали действительно притрутся, но несерьезно все это. Если медью, то ресурса пожалуй на пару сезонов и хватит.

    Мы уже вроде как что-то подобное здесь обсуждали...
    Так вот, я ещё тогда говорил...взял чуть накернил крюк ( там где знак качества набит )и все проблема исчезла.

    Ответить
  • -1
    Алексей Потеряйло офлайн
    #10  3 января 2015 в 19:07

    У меня ИЖ27 , я сделал так - выпрессовал палец (ось), развернул отверстие разверткой и вместо пальца запрессовал хвостовик от сверла и все. Диаметр инструмента подбирается в зависимости величины шаткости.

    Ответить
