Одностволки 32-го калибра. Внешнекурковые модели ИЖК — ИЖ-17

Продолжение ответа на вопрос от Алексея Мосеенкова об ижевские однозарядных одностволках 32-го калибра.

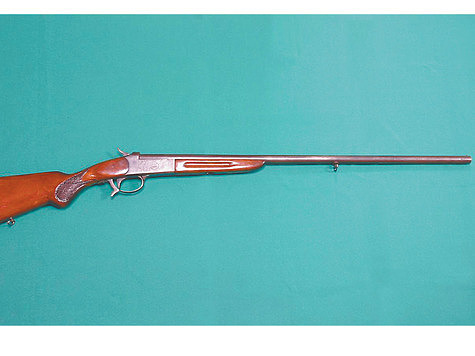

Фото 1. Фото Андрея Чугина.

Фото 1. Фото Андрея Чугина.

На основе одностволок ИЖК завод Ижмех выпускал и более дорогие модели. Ружье ИЖК-Ш в штучном исполнении декорировали гравировкой по металлу, как правило, довольно скромно, и оснащали ложей из древесины бука и даже грецкого ореха.

В 1956 году модель ИЖК-Ш1 со стволом с хромированными каналом и колодкой, украшенной гравировкой в виде растительного орнамента и изображений животных, оценивалась в 490 рублей в масштабе цен того времени.

Незатейливым такой образец назвать нельзя, на боковых поверхностях колодки нет свободного от рисунков места.

В торговле в 1963–1964 годы простое ружье ИЖК-1 32-го калибра с березовой ложей с шейкой прямой формы стоило 21 рубль 50 копеек — вполне доступная сумма.

Внешнекурковые одностволки ИЖК в 1950-е годы выпускались преимущественно 16-го калибра, но для моделей группы ИЖК-1 – ИЖК-5 диапазон возможных калибров расширили, появились образцы малого калибра, в частности 28-го и 32-го калибра.

Длина ствола 720 мм стандартизирована, патронник длиной 70 мм на стволах всех калибров. Ружья малых калибров оснащали и более коротким стволом. Допускаемое давление составляло 700 кг/см2. К ружьям прикладывался запасной боек с пружиной.

На стволе обозначена марка завода, калибр, год изготовления, клейма испытаний бездымным порохом и контролера, номер ружья.

На ружье ИЖК-1 32-го калибра устанавливали ствол длиной не более 720 мм с диаметром канала 12,5 мм со сверловкой «цилиндр с напором» в дульной части.

Кучность боя дробью проверяли патронами, снаряженными зарядом дымного пороха массой 3,0 г и снарядом дроби № 3 массой 15,0 г. Она составляла 50% по результатам стрельбы в мишень диаметром 750 мм на дистанцию 35 м.

Это весьма неплохой показатель для небольшого ружья малого калибра со стволом со сверловкой «цилиндр с напором», за что промысловые охотники ценили модели 32-го калибра группы ИЖК.

Испытания ружья ИЖК-1 32-го калибра обосную данными по «Паспорту» 1963 года, последнего года выпуска этой модели, из моего архива. На прочность его испытывали патронами с зарядом бездымного пороха «сокол» массой 1,3 г и снарядом дроби массой 15,0 г.

Эта процедура считалась усиленными испытаниями одностволки 32-го калибра нитропорохом, и на стволе пробивали клеймо в виде буквы «Н» в кружке. Несомненно, испытательные патроны развивают намного большее давление, чем охотничьи.

По нормам охотничьи патроны 32-го калибра должны снаряжаться зарядом бездымного пороха марки «сокол» массой 0,80–0,85 г и снарядом дроби массой 15 г.

В первых «Памятках по устройству и обращению», прилагаемых к ружью ИЖК, в графе 32-го калибра указывалась масса 20 г снаряда дроби, но она не соответствует заводским данным и явно завышена, что может привести к значительному превышению давления при выстреле.

Несколько позже, с 1957 года, в «Памятках» проставлены исправленные значения, и для ружья 32-го калибра указана норма снаряда дроби 15 г.



Фото 2. Фото Евгения Копейко.

Стоит назвать и другие курковые модели малого калибра, созданные на базе одностволки ИЖК, в том числе оригинальное пуле-дробовое ружье — курковую вертикалку-двойник ИЖ-56 «Белка».

Модель с переключателем, курок необходимо взвести перед каждым выстрелом, что из гладкого 32-го или 28-го калибра, что из нарезного под патрон кольцевого воспламенения калибра .22LR.

Разработанная в 1956 году первая модель ИЖ-56-1 «Белка» оснащена блоком стволов, в котором нижний ствол нарезной, а верхний гладкий.

Нарезной ствол короче гладкого, поэтому он оборудован гладким удлинителем так, чтобы оба ствола соединились дульной муфтой. Выпускали ее недолго, в период с 1956 по 1958 год изготовили немногим более 30 000 экземпляров.

Окончательно доработанный двойник-вертикалка ИЖ-56-3 «Белка», появившийся в 1958 году, оснащен блоком стволов длиной 650 мм, в котором верхний нарезной под патрон калибра .22LR, а нижний гладкий 32-го или 28-го калибра с небольшим дульным сужением.

Прежнее название «Белка» сохранилось, но получилась новая модель с другим расположением стволов в блоке.

Выпускался курковый двойник-вертикалка ИЖ-56-3 «Белка» по 1964 год, изготовлено почти 80 000 экземпляров. Сохранившийся экземпляр и сейчас — желанное оружие для заядлых охотников.

В 1963 году появилась курковка, в которой цифрами обозначен номер модели по обновленной внутризаводской маркировке.

Одно из отличий от предыдущей модели заключается в том, что колодка снизу закрыта нижней личиной-основанием и подствольный крюк наружу не выступает.

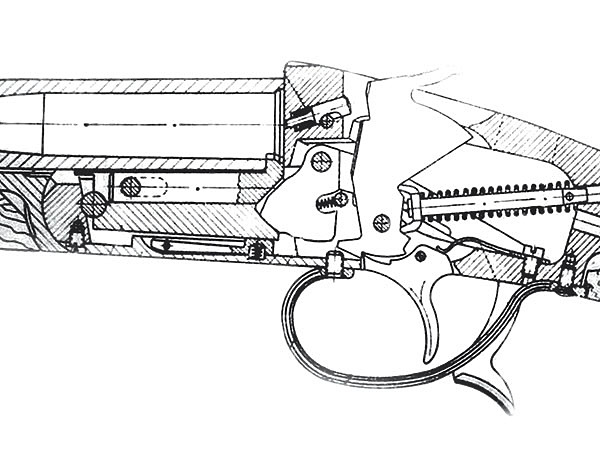

Схема показана на фото 2, она из «Паспорта», поэтому является принципиальной, а не деталировочной. Массовый выпуск начался в 1964 году, изготавливалась она крупными партиями до 1970 года включительно, выпуск достиг полумиллиона экземпляров, среди которых есть ружья и 32-го калибра.

Она является одной из самых массовых и доступных одностволок, в 1967 году хорошо собранный образец стоил 27 рублей.

Гамма различных калибров одностволки ИЖ-17, в отличие от предыдущих курковых одностволок, расширена от 12-го до 32-го. На экземпляры малых калибров, в том числе 32-го, монтировали ствол длиной 675–680 мм, а на более крупные образцы 12-го и 16-го калибра устанавливали ствол длиной 730–735 мм.

Весило такое изящное ружье 32-го калибра примерно 2,4 кг, совсем необременительно на ходовой охоте, что особенно важно в тяжелых условиях тайги. Дульное сужение ствола образцов разных калибров, как правило, небольшое, не более «получока».



Фото 3. Фото Евгения Копейко.

По ряду деталей модель ИЖ-17 унифицирована с предыдущими образцами ИЖК. В их числе штифт экстрактора, мушка, боек с пружиной, оси курка и спускового крючка, винт и пружина спускового крючка, ось и пружина нижнего рычага запирания, винт и пружина защелки цевья, винт соединяющий ложу с колодкой и другие.

Боевая спиральная цилиндрическая пружина такая же, как и на внутрикурковом образце. Некоторая часть деталей унифицирована с выпускавшейся в то же самое время двустволкой ИЖ-54, это касается антабок и цевья.

Подробно называю детали потому, что они могут кому-то понадобиться при ремонте.

Базовый образец ИЖ-17 украшен скромно, по контуру колодки пропущен декоративный кант, под стать которому лаконичный рисунок на ее боковинах.

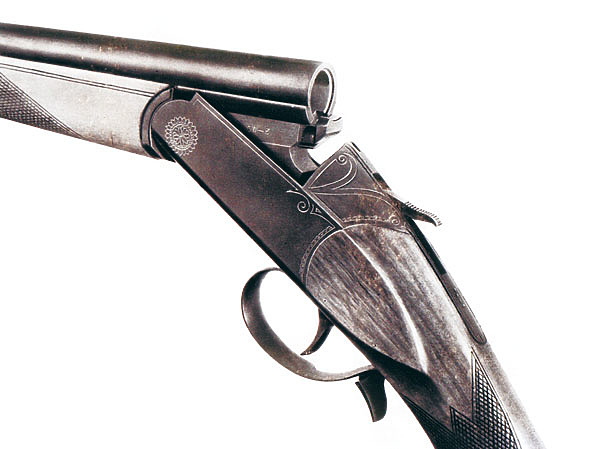

На фото 3 показано изображение одностволки ИЖ-17, впервые опубликованное в 1965 году в каталоге Внешторгиздата «Спортивно-охотничье оружие и патроны» и позже вошедшее во все оружейные издания.

Модель выпускали также и штучной, по классификации завода, категории, которая отличалась гравировкой с сюжетами и различным орнаментом, а также индивидуальной подгонкой деталей и большей кучностью боя дробью.

Для небольшого снаряда дроби 32-го калибра повышение кучности боя даже на 5% весьма важно, так как в цель попадет на одну-две дробины больше.

Задать свой вопрос Евгению Копейко можно по электронному адресу: kopeyko.consalt@mail.ru

Евгений Копейко 25 октября 2018 в 15:57
