Редкая горизонталка ТОЗ-1936 с замками на боковых пластинах

Как-то, будучи на охоте, я увидел бескурковую двустволку со знаком ТОЗ на стволах и боковыми пластинами на колодке. Но боковые пластины короткие, не такие, как на ружьях ТС-1 или ТС-2. Хотелось бы узнать об этой модели как можно больше. Антон Самохватов, г. Тверь.

Фото автора.

Фото автора.

Вам попалась одна из самых интересных фирменных двустволок завода ТОЗ 1930-х годов, модель довольно редкая на нашем современном рынке.

Среди серийных тульских внутрикурковых горизонталок разных периодов она заметно выделяется своими ударными механизмами оригинальной конструкции и широкими короткими боковыми пластинами.

Суммарный выпуск этой внутрикурковой модели ТОЗ невелик.

Она не имела собственного названия, по крайней мере в настоящее время достоверно подтвержденное не находится, поэтому далее ее называю двустволкой ТОЗ-1936, то есть моделью ТОЗ 1936 года — по году ее создания.

Обозначение в данном случае, конечно, условное.

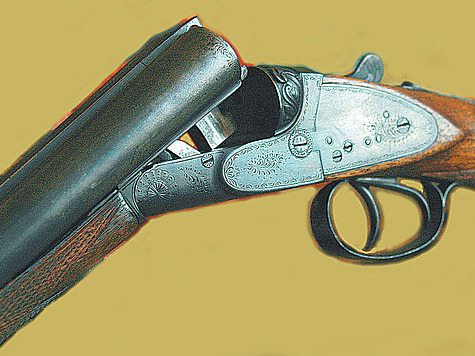

Основные особенности конструкции двустволки ТОЗ-1936 показаны на фото 1, с которой мне довелось детально ознакомиться в частной коллекции.

Видно, что экземпляр декорирован скромно, но в сочетании гладкой поверхности основных металлических деталей с орехом ложи и цевья он представляет собой весьма эффектное воплощение модели в металле и древесине.

Конструкция ударных механизмов ружья ТОЗ-1936 характеризуется тем, что боевые спиральные цилиндрические пружины смонтированы отдельно в каналах под подушками колодки, установлены они на стержнях-взводителях и взводятся при открывании блока стволов.

Очевидно, что называть эти ударные механизмы замками на боковых пластинах было бы не вполне точно, так как боевые пружины вынесены за пределы замочных пластин. Тем не менее ружье известное, и к нему применяется именно этот термин.

Характерная внешняя особенность замочных пластин — скошенная передняя верхняя кромка выделяет модель ТОЗ-1936 на фоне других отечественных и зарубежных двустволок.

Форма колодки с боковыми выступами под стволами повторяет пропорции колодки тривиальной горизонталки с замками в колодке системы Anson — Deeley, причина очевидна — завод ТОЗ воспользовался имеющейся базой, так как давно выпускал такие горизонталки.

Отмечу, что на более поздней модели ТОЗ с короткими боковыми пластинами спиральные боевые пружины перемещены непосредственно на замочные пластины. Вот ее можно безоговорочно называть ружьем с замками на боковых пластинах.

Кстати, передняя верхняя кромка и ее замочных пластин скошена таким же образом. Очевидно, это совершенно иное оружие с ударными механизмами другой конструкции, но о нем отдельно в следующий раз.

Несмотря на свой ограниченный выпуск и недолгое пребывание в производстве, модель ТОЗ-1936, как самостоятельная разработка завода ТОЗ в 1930-е годы, имела большое значение и для наших охотников, и для отечественной оружейной технологии.

При первом же выпуске она сразу привлекла пристальное внимание специалистов своего времени.

Эту модель отечественный оружиевед С.А. Бутурлин включил, наряду с еще одной новинкой из Ижевска, ружьем ИЖ-Б-36, в последний — восьмой вариант своей книги «Дробовое ружье и стрельба из него», которую издательство КОИЗ сдало в печать в октябре 1937 года еще при его жизни.

Кстати, 1936 год в истории производства охотничьего оружия завода ТОЗ ознаменован тем, что появилась электрическая печь для спайки стволов в блок. Температура пайки регулировалась точнее, стволы нагревались равномернее, качество соединения стволов в блок улучшилось.

Кроме того, внедрены новые приемы сверловки каналов стволов, в том числе предусмотрена сверловка переходного участка из канала ствола в дульное сужение в виде параболического профиля первоначально на заказных экземплярах индивидуальной работы.



Фото автора.

Короткие без переднего мыса боковые пластины двустволки ТОЗ-1936 крепились на колодке винтом, размещенным в выступе на передней кромке пластины. В задней части пластины стянуты поперечным винтом, проходящим сквозь шейку ложи.

Боевые спиральные пружины этой модели длинные, устойчивость им обеспечивали стержни-взводители, на которые надевались пружины при сборке. Рычаги взводителей, называемые также подъемниками, расположены в пазах сверху на подушках колодки, качаются они на поперечной оси, ввинченной в колодку слева.

При закрывании блока стволов эти рычаги отжимаются подушками блока стволов вперед-вниз, и боевые пружины взводятся.

Курки и бойки раздельные, причем бойки подпружинены и закреплены втулками, нередко называемыми брандтрубками, но на этой модели они расположены не снаружи на щитке колодки, а изнутри.

На короткой замочной пластине смонтированы остальные детали ударного механизма, в частности курок, личина, соединяющая основные детали, шептало в виде рычага, пружина шептала, винты, торцы которых выведены наружу.

Удачная схема этого замка из книги С.А. Бутурлина в моем архиве представлена на фото 2. Видно, что механизм на замочной пластине представляет собой несложную, а поэтому надежную конструкцию.

Расположение торцов винтов характерно только для этой модели и позволяет быстро распознавать ее. Шлицы на торцах осей курков, выведенных на наружную поверхность боковых пластин, служили указателями взведения. Фактически на замочной пластине смонтирована лишь часть ударного механизма в полном смысле этого термина.

Важно отметить, что почти все рабочие пружины на ружье ТОЗ-1936 спиральные цилиндрические. Исключение составляет лишь небольшая традиционная V-образная пружина верхнего рычага запирания, в то время часто называемая «пёркой», как принято в оружейном обиходе.

В то время в мировом оружейном производстве все чаще при изготовлении традиционного охотничьего оружия применялись спиральные цилиндрические пружины, как более технологичные и более надежные по сравнению с давними V-образными. Очевидно, что завод ТОЗ не отставал в совершенствовании технологии.

Конструкция запирания блока стволов в колодке двустволки ТОЗ-1936 традиционна для заводских массовых горизонталок.

Она включает в себя верхний поперечный болт системы Greener, входящий в отверстие крюка на казенном срезе блока стволов, и нижнюю двойную рамку системы Purdey, зажимающую два подствольных крюка.

На ней установлена прочная крупная колодка, которая заметно выделяется длинными и широкими подушками, достигающими в длину 53 мм и в ширину 43 мм. В них необходимо поместить и рычаги-подъемники, и боевые спиральные пружины с взводителями.

При этом увеличилась площадь контакта подушек колодки и блока стволов, а удельная нагрузка на единицу площади при выстреле снизилась.

На модели ТОЗ-1936 устанавливали довольно тяжелые и солидные стволы длиной 695 мм, их масса достигает 1,45 кг, а само ружье весит почти 3,23 кг. Несложно подсчитать, что его баланс характеризуется коэффициентом 2,228, показывающим отношение массы ружья к массе блока стволов без цевья.

Обычно коэффициент баланса, рассчитанный таким способом для охотничьих ординарных горизонталок, меняется в пределах 2,0–2,2, а у ружей высокого класса может достигать и большей величины — 2,26–2,29, например, у спортивных двустволок МЦ11 для траншейного стенда, выпущенных в 1950-е годы, он составлял примерно 2,24.

Фирменная заводская модель ТС-1 высокого класса характеризуется коэффициентом баланса, равным примерно 2,10, а образец ТС-2 несколько большим значением, примерно 2,19, что обусловлено иной конструкцией подкладных замков на боковых пластинах и узлов запирания блока стволов в колодке.

Напрашивается вывод, что двустволка ТОЗ-1936 проектировалась и изготавливалась как ружье, если и не совсем высокого класса индивидуальной работы, то, по крайней мере, высокой категории.

Отделано ружье ТОЗ-1936 скромно, несложным рисунком арабесок, декоративный кант пропущен по кромкам замочных пластин и других основных деталей. На ряде экземпляров замочные пластины украшает гравировка с изображениями птиц или зверей.

Но и гладко обработанные металлические поверхности в сочетании с рельефной гравировкой на плечиках колодки создают эффектный образ солидного ружья. Ложа с прямой шейкой изготовлена из древесины ореха, на шейку нанесена насечка с мелким шагом, выгодно раскрывающим текстуру древесины.

Изготовление охотничьего оружия на ТОЗ приостановили в 1938 году в связи с перво-очередными задачами вооружения армии, а затем временно прервали с началом Великой Отечественной войны.

При восстановлении технологии охотничьего оружия двустволка ТОЗ-1936 не вошла в номенклатуру производства, и немногочисленные сохранившиеся экземпляры стали в настоящее время раритетом.

Образцы в хорошем состоянии пользуются популярностью у любителей отечественного оружия, особенно привлекательны декорированные сюжетной гравировкой ружья, коллекционеры стараются не упустить такие экземпляры.

Евгений Копейко 17 июня 2019 в 12:17
