Реставрация гильз

Качество отечественных гильз к гладкоствольным ружьям за последнее время ухудшилось. Хотя у некоторых образцов пластмассовых гильз и сменился донный пыж с бумажного на пластмассовый, это не исправило положения.

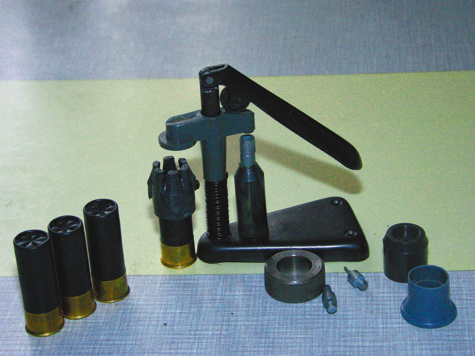

Фото Сергея Гуляева

Фото Сергея Гуляева

Особенно затруднено повторное использование гильз в самозарядных и помповых ружьях. В 70–80-е годы трубки пластмассовых гильз были толстостенными (примерно 0,8 мм), а сейчас около 0,6 мм. Уменьшена жесткость проката металлического поддона.

Эти новшества отрицательно сказались не только на работе автоматики, бывали случаи отгиба закраины металлического поддона выбрасывателем или его разрыва. В результате гильза не извлекалась из патронника. Вот и задержка. Вследствие уменьшения жесткости проката ослабло скрепление трубки гильзы (зажатие ее между донным пыжом и поддоном).

Бывают случаи разъединения трубки с металлическим поддоном при экстрактировании гильзы в самозарядном ружье. Это очень опасная задержка. Выбрасыватель через гильзовыбрасывающее окно выкидывает поддон, а донный пыж досылает очередной патрон в канал ствола. При выстреле в этом случае может произойти разрыв ствола. Ведь в условиях охоты (особенно в сумерках) можно не заметить, что гильза выброшена не целиком. Да и опыт для этого нужен немалый.

При переходе на тонкостенные пластмассовые гильзы надо переходить и на пыжы увеличенного (по сравнению с бумажными гильзами) диаметра. В противном случае из-за слабой обтюрации качество боя ухудшается. А в самозарядных ружьях ухудшение обтюрации может привести даже к задержкам.

Например, в газоотводном ружье ТОЗ-87 давление газов в канале ствола может оказаться недостаточным для перезаряжания. Особенно при низких температурах. Считаю, что тонкостенные пластмассовые гильзы лучше подходят для заделки дульца способом «звездочка», т.к. трубка немного мягче.

Заделка дульца способом «закрутка», очевидно, будет менее надежной. Во всяком случае, создать необходимое давление форсирования выстрела здесь будет затруднительно. А это может отрицательно сказываться на утилизации порохового заряда и стабилизации внутрибаллистического процесса. При самостоятельной заделке дульца способом «Звездочка» дульца надо обкатывать дополнительно с помощью настольной закрутки. Иначе не исключено утыкание патрона в патроннике самозарядного ружья. Особое внимание следует уделять плотности закрутки и заделке способом «звездочка».

Ведь именно в этот момент происходит окончательное поджатие и фиксация всех компонентов патрона: пороха, обтюраторов, пыжей, дроби. В заводских условиях это усилие регулируется глубиной хода матрицы. При самостоятельном снаряжении — усилием рук, опытом. Желательно, чтобы компоненты всей партии патронов были одни и те же. Тогда легче соизмерять свои усилия при заделке дулец...

Бывают иногда прорывы газов между стенками гильзы и донным пыжом. Особенно если этот пыж из скрученной по спирали бумаги. Пыж имеет плоскую форму (у импортных гильз пыж вогнутый, и его прижимает газами к стенкам гильзы). Плоский пыж газы стремятся отжать от стенок гильзы. Газы проникают в пространство между стенками гильзы и пыжом и раздувают при этом металлический поддон. Выбрасыватель с этого выпученного поддона у самозарядного ружья может сорваться (закраина ведь уже отогнута). Как известно, сверление самого патронника конусное.

После выстрела давление газов раздувает металлический поддон до размеров патронника. Многие, конечно, замечали, что стреляные с одного ружья гильзы не всегда входят в патронник другого.

При выстреле раздается и капсюльное гнездо. Дульце капсюля «Жевело» развальцовывается от газов. Выпрессовывая капсюль, мы тем самым дополнительно увеличиваем в диаметре капсюльное гнездо. Если в него (без доработки) запрессовать очередной капсюль, то при неполной посадке боек сначала «просаживает» его до конца, а затем формирует донце. Энергии бойка может не хватить для воспламенения капсюля. Проверить плотность посадки капсюля легко — подуть с силой в дульце гильзы. Если воздух выходит, значит, капсюль сидит в увеличенном гнезде.

Не все так просто и с бумажными гильзами. Заглянув внутрь бумажной гильзы, иногда можно увидеть щель между трубкой и донным пыжом. Есть также неплотное прилегание трубки к патроннику в месте стыка (кольцевая выемка) с металлическим поддоном. Как известно, патронник в этом месте имеет больший диаметр (он весь конусный), и неплотность прилегания трубки к стенкам патронника увеличивается.

При выстреле газы прорываются в щель между трубкой и донным пыжом и прожигают трубку. Газы, плотно прижимая трубку в месте кольцевой выемки к патроннику, прорывают трубку в месте стыка с поддоном. В самозарядном ружье это, несомненно, опасная задержка.

Какую реставрацию можно провести гильзам в домашних условиях?

Можно несколько упрочнить место стыка бумажной трубки с металлическим поддоном, смазав изнутри стык клеем ПВА. Возможность прогорания и прорыва значительно уменьшится.

У пластмассовых гильз можно упрочнить скрепление трубки и металлического поддона. На цилиндрическую часть поддона нанести три углубления (через 120 градусов). Это удобно сделать с помощью специальной обжимки с зубом. Такую обжимку можно сделать из плоскогубцев. Зуб желательно иметь на резьбе (для регулировки глубины вмятины). Следует обжимать металлический поддон. Диаметр обжимки для 12-го калибра 20 мм. Заход — 20 + 0,4 мм. Обжимать следует прессом (запрессовывая), а не ударами молотка.

Осадку капсюльного гнезда делают с помощью обжимки ударами молотка. Гильза насаживается на стержень диаметром 5,5 мм. Обжимка вводится внутрь гильзы. Ее диаметр 14 мм. Чтобы капсюльное гнездо меньше развальцовывалось при выпрессовке капсюля «Жевело», необходимо применять метод высверливания развальцованного дульца капсюля. Делается это вручную. Внутрь гильзы вставляется втулка.

В отверстие втулки вводится сверло диаметром 6 мм. Вручную с помощью воротка рассверливаем дульце капсюля несколькими круговыми движениями. Закатку (выправление) дулец пластмассовых гильз удобнее всего производить с помощью двух закаточных досочек из текстолита шириной 10 см и длиной 35 см. Одетые на оправку диаметром 18,6 мм дульца гильз, предварительно подогретые на лампочке 150 Вт закатываются между этих досок.

Чтобы дульца пластмассовых гильз служили дольше, есть способ их заделки без загибов. Дробь в пластмассовых гильзах 12-го калибра закрывается дробовым пластмассовым пыжом 16-го калибра (изобретатели С.М. Шейнин и И.П. Корнейчев). По стыку заваривается специальным устройством. Это устройство можно заказать в Туле. Можно заварить и утюгом.

Упрочнить дульце бумажной гильзы после выстрела можно следующим образом. Расправить и закатать дульце на оправке, после чего сразу же окунуть его в расплавленный парафин (стеарин). С натяжкой такие гильзы можно будет использовать в двуствольных и одноствольных ружьях.

Анатолий Азаров 15 августа 2014 в 00:00






Оставьте ваш комментарий

Оставлять свои отзывы и комментировать могут только зарегистрированные пользователи.
Вы можете авторизоваться используя свой аккаунт на нашем сайте, а так же войти с помощью вашего аккаунта во "Вконтакте" или на "Facebook".

  • -2
    Александр Кузнецов офлайн
    #1  15 августа 2014 в 20:00

    Выправление дулец у пластмассовых гильз можно делать более простым и удобным способом, хотя, кто как привык. Точится на токарном станке двухсторонняя оправка, материал: сталь, латунь, медь. Диаметр оправки равен внутреннему диаметру гильзы с конусными заходами, примерно 40 град., в линейном центре под пальцы, диаметр оправки несколько меньше. Один конец "горячий", нагревается на газе, второй- "холодный". Нагретый конец вводится в гильзу и прокручивается несколько раз, затем, вводится в гильзу холодный конец оправки и тоже прокручивается несколько раз, т.е. закрепляется остыванием форма выправленного дульца. Следить за температурой нагрева "горячего" конца оправки!

    Ответить
  • -3
    yury konstantinov офлайн
    #2  15 августа 2014 в 22:31
    Александр Кузнецов
    Выправление дулец у пластмассовых гильз можно делать более простым и удобным способом, хотя, кто как привык. Точится на токарном станке двухсторонняя оправка, материал: сталь, латунь, медь. Диаметр оправки равен внутреннему диаметру гильзы с конусными заходами, примерно 40 град., в линейном центре под пальцы, диаметр оправки несколько меньше. Один конец "горячий", нагревается на газе, второй- "холодный". Нагретый конец вводится в гильзу и прокручивается несколько раз, затем, вводится в гильзу холодный конец оправки и тоже прокручивается несколько раз, т.е. закрепляется остыванием форма выправленного дульца. Следить за температурой нагрева "горячего" конца оправки!

    Если нет токаря, то подходит баллончик от сифона или пневматического пистолета от СО2

    Ответить
  • -2
    Aleks Jarkovoj офлайн
    #3  18 августа 2014 в 15:18

    Каждый в этом вопросе изощряется как может. Но все вышеизложенное хлопотно, не производительно и не совсем комфортно. В свое время упражнялся с электрическими плойками для завивки волос. Были у жены 2 штуки разного диаметра. Одна идеально подходила для 12 калибра, а вторая, как ни странно – для 16го. Я как-то толком уже и не помню технологии. Но это все же лучше, чем греть что –то на газе и обжигаться..
    Потому изладил я многоместную приспособу. Конус с переходом в номинальный внутренний диаметр гильзы зацентровал и приварил к пластине. Для 12калибра у меня приспособа на 20 гильз, для 16го на 12. По центру стойка=державка для переноса. Материал –нержавейка.
    Если есть время, то просто надеваю гильзы и оставляю. Если постоят продолжительное время, то и править нет надобности. Если время поджимает, то ставлю приспособление в горячую воду и охлаждаю на воздухе. Если уж совсем срочно, то тогда в сосуд с холодной водой.

    Ответить
  • -2
    Евгений Арбузов офлайн
    #4  18 августа 2014 в 15:23

    Есть способ ещё проще:
    электрические круглые щипцы для завивки волос... :)
    Изумительная штука! Сам пользуюсь (только для 12-го калибра) уже несколько лет. Раньше тоже оправки изготавливал, кипятил, остужал... А теперь просто включаю в розетку - и дальше, как на конвейере. :)

    Ответить
  • -2
    Евгений Арбузов офлайн
    #5  18 августа 2014 в 15:24
    Aleks Jarkovoj
    Каждый в этом вопросе изощряется как может. Но все вышеизложенное хлопотно, не производительно и не совсем комфортно. В свое время упражнялся с электрическими плойками для завивки волос. Были у жены 2 штуки разного диаметра. Одна идеально подходила для 12 калибра, а вторая, как ни странно – для 16го. Я как-то толком уже и не помню технологии. Но это все же лучше, чем греть что –то на газе и обжигаться..
    Потому изладил я многоместную приспособу. Конус с переходом в номинальный внутренний диаметр гильзы зацентровал и приварил к пластине. Для 12калибра у меня приспособа на 20 гильз, для 16го на 12. По центру стойка=державка для переноса. Материал –нержавейка.
    Если есть время, то просто надеваю гильзы и оставляю. Если постоят продолжительное время, то и править нет надобности. Если время поджимает, то ставлю приспособление в горячую воду и охлаждаю на воздухе. Если уж совсем срочно, то тогда в сосуд с холодной водой.

    Вы меня опередили! :)

    Ответить
  • -2
    Aleks Jarkovoj офлайн
    #6  18 августа 2014 в 15:35
    Евгений Арбузов
    Вы меня опередили! :)

    К лидерству не стремился(шучу). Но к подтвержденной информации доверия больше.

    Ответить
  • -4
    Ми халыч офлайн
    #7  21 августа 2014 в 19:13

    Тысячами переснаряжал стрелянные полиэтиленовые гильзы, современные, тонкостенные, (например Феттер) и ни с одной проблемой описанной в статье никогда не сталкивался.
    Выравнивается дульце просто полежав несколько дней одетой на углекислотный баллончик (12гр), без всякого нагрева. Обжимается магазинным обжимным кольцом, УПСом декапсюлируется и капсюлируется КВ-209. Хорошей матрицей, например завода ВЕЛКОНТ, звездится тем же УПСом.
    Всё уже изобретено, ничего нового придумывать не требуется.

    Ответить
  • -4
    Valery Fermer офлайн
    #8  21 августа 2014 в 23:51
    Ми халыч
    Тысячами переснаряжал стрелянные полиэтиленовые гильзы, современные, тонкостенные, (например Феттер) и ни с одной проблемой описанной в статье никогда не сталкивался.
    Выравнивается дульце просто полежав несколько дней одетой на углекислотный баллончик (12гр), без всякого нагрева. Обжимается магазинным обжимным кольцом, УПСом декапсюлируется и капсюлируется КВ-209. Хорошей матрицей, например завода ВЕЛКОНТ, звездится тем же УПСом.
    Всё уже изобретено, ничего нового придумывать не требуется.

    Ми халыч! Для полиэтилена, баллончик маловат в диаметре. У меня из бука матрица с продольными рёбрами в диаметре 19,5 мм от конца 25мм, а на конце, 19,0мм Длина бука 45мм, плюс ручка 70мм пластик. Баллончик стоит на УПС и служит для капсюлей. Нижняя часть баллончика слегка плоская, где имеется отверстие 7мм Радиус баллончика хорошо подходит к донцу гильзы, на острие баллона, резьба 8мм. Потом 2 шайбы вверху и внизу, и гайка. По длине баллончик подходит к гильзам 70 и 76мм. Обжимка "оригинал". Отрезана дульная часть ствола от полуавтомата "Беретты" ЕС-100, страшно " низила" с другом взяли ножовку и 50мм отрезали до посадочного места, сделали цилиндр и всё окей... Она была куплена для испытаний патронов с пулями и дробью... УПС от завода, только площадка, шток,рычаг, а остальное самодел... Стрелянные гильзы калибрую всю и юбку тоже, т. к. оружия полуавтоматы.

    Ответить
  • -4
    Иван Ларионов офлайн
    #9  22 августа 2014 в 09:48
    Ми халыч
    Выравнивается дульце просто полежав несколько дней одетой на углекислотный баллончик (12гр), без всякого нагрева.

    Это сколько же балончиков надо держать, щоб тысячи перезаряжать,или времени, по еженедельной операции переснаряжения сотен гильз??? Непонятно, однако...

    Ответить
  • -3
    yury konstantinov офлайн
    #10  22 августа 2014 в 11:40
    Иван Ларионов
    Это сколько же балончиков надо держать, щоб тысячи перезаряжать,или времени, по еженедельной операции переснаряжения сотен гильз??? Непонятно, однако...

    Иван, это же комментарии охотников, как здесь без выдумки и преувеличения... Кто стволы ножовкой режет, другой баллончики коллекционирует, третий агрегаты нагревочные "изобретает"... Я тоже руку приложу, использую кипящую воду на эл. плитке, при перезарядке старых патронов, но не всегда удачно, уж больно твердый полиэтилен у советских патронов КХЗ (рекорд)

    Ответить
