Патроны к двустволке Hertlein калибра 16/65 1924 года

Здравствуйте, Евгений Геннадьевич. Желание приобрести ружье не из коробки появилось год назад. Хотелось чего-то изящного, с историей. Побродив по форуму, увидел предложение о 16-м калибре. Это было ружье оружейника Alfred Hertlein, 16х65. Я договорился о покупке и поехал в Брянск.

Фото Алексея Давыдова.

Фото Алексея Давыдова.

От продавца узнал, что ружье он приобрел в Смоленске у внука генерала, которого наградили им в Великую Отечественную при освобождении Чехословакии.

Сняли со стены одного из замков. Как я подумал тогда, восстановлю эту информацию позже. Но впоследствии так и не удалось старому владельцу найти ни номер телефона, ни почту прежнего владельца, чтобы уточнить историю оружия.

К сожалению, про оружейника Alfred Hertlein также не удалось найти информацию. На форуме пишут, что это немецкий штучник; также в интернете нашел одну из статей, где этому человеку посвящена пара строк. И, к моему удивлению, это все.

В разрешении написано Simson, в интернете упоминается Зауэр. Я так понимаю, мастер брал полуфабрикаты, собирал у себя в артели и наносил гравировку.

На охоту беру ружье как второе, больше для развлечения. При стрельбе заметил, что у него очень резкий, неестественный бой. Я, конечно, раннее не стрелял из ружей 90-летних, но мне показалось, оно не должно так стрелять.

Может, дело в том, что я использую патроны 16х70 вместо 16х65, так как найти таковые оказалось совсем непросто. В магазинах говорят, что даже в ретролинейке в Москве не найти.

Самокруты мне не особо интересны. Я заезжал на патронный завод СКМ, там мне любезно предоставили пустую гильзу, необходимую для моего патронника.

Если у Вас есть информация про кооператив Alfred Hertlein, интересно узнать больше. Кстати, система интересная, я не видел ее больше нигде.

Если взвести переломом ружье и оттянуть оба крючка назад, оно не взведется и два шпунька не торчат. Когда ружье взведено, они торчат вверх.

Чуть стерто название ствольной стали (Круппа), но более надписей на ружье нет. Следов других надписей нет, что они затерты. Прежний владелец один или два раза воронил и реставрировал приклад.

Если найдете время, расскажите, как быть с редкими патронами. Поддутий нет, в стволе есть раковины, которые влияют на цену, а не на бой, как говорят.

Читайте материал "О давлении газов и начальной скорости снарядов"

Вообще я очень доволен оружием. Классно лежит в руке, и вес чудный, всего 2,9 кг. А сейчас абсолютно запутался в патронах 16-го калибра к своей двустволке Hertlein 16-го калибра. Вы мне писали, что стрелять патронами 16/70 не стоит из ружья с патронником 16/65, будет разрушение стволов.

Очень не хотел снаряжать патроны сам, но все-таки решил попробовать. И тут меня полностью ввели в ступор размеры. Я замерил гильзу 16/70 от производителя «Феттер» и получил по длине цилиндрической части без днища с буртиком 57 мм.

А замерив эталонную гильзу, которую мне сделал главный техник на заводе СКМ, 63 мм. Хотя вторая как бы 16/65, а первая получилось 16/70. Я всегда считал, что вторая цифра — это длина. А тут ерунда какая-то. И одна и вторая абсолютно хорошо входят в патронник.

Только в моем случае 16/70 — это готовый феттеровский патрон, а типа 16/65 — это эскаэмщики сделали мне из своей гильзы для примера.

Помогите, пожалуйста, разобраться.

С уважением, Ваш читатель Алексей ДАВЫДОВ.

Патроны к двустволке Hertlein калибра 16/65 1924 года

Безусловно, стрелять из вашей двустволки Hertlein калибра 16/65 1924 года патронами с гильзами длиной 70 мм нельзя, иначе стволы испортите безвозвратно. От этого и неестественный бой, и резкая отдача.

Проверьте окончательно длину патронников, которая определяется от плоскости казенного среза стволов до границы начала переходного конуса из патронника в канал ствола.

Сделайте это любым подручным методом с точностью 0,1 мм, будет вполне достаточно, чтобы точно подобрать патроны и гильзы.

Проще измерить длину патронников стандартной свежей, непользованной гильзой длиной 70 мм с жесткими кромками дульца, чтобы они четко уперлись в начало переходного конуса. Лучше воспользоваться латунной гильзой, предварительно протерев ее тканью, смоченной ружейным маслом, или бумажной гильзой.

Ваша горизонталка калибра 16/65 изготовлена в Зуле фирмой Alfred Hertlein & Co. и окончательно испытана в августе 1924 года в полном соответствии с законодательством того времени. На щитке колодки проставлена фирменная марка AHC, представляющая собой аббревиатуру полного названия.

Читайте материал "Найденные гильзы в траве: как с ними быть"

Созданная самим оружейником фирма стала называться Alfred Hertlein & Co., когда к нему присоединились два зульских оружейника. Фирма работала в первой половине XX века и выпустила немало оружия, ее марка AHC хорошо известна в Германии и соседних странах. Какой-либо маркировки Simson на вашем экземпляре нет, поэтому при перерегистрации настаивайте на правильном названии.

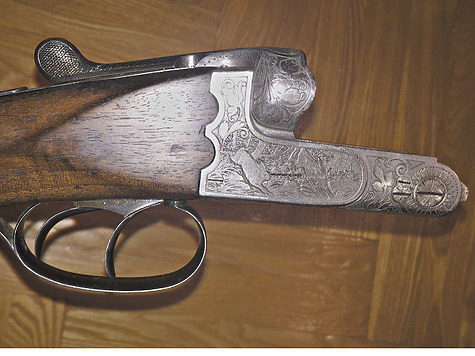

Конструкция ружья Hertlein калибра 16/65 1924 года, показанного на фото 1, типовая: замки в колодке системы Anson — Deeley, тройное запирание блока стволов в колодке верхним поперечным болтом системы Greener и нижней двойной рамкой системы Purdey, штырьковые указатели взведения на колодке сверху, косые боковые щечки на плечиках колодки и соответствующие фаски на блоке стволов.

Ничего необычного в плавном спуске ударных механизмов нет, это тривиальное свойство всех двустволок с неавтоматическим предохранителем.

Ваша горизонталка Hertlein 16-го калибра 16/65 1924 года обладает хорошей массой 2,9 кг, это и сравнительно немного для полноценного ружья 16-го калибра, и вполне достаточно, чтобы получить хорошие показатели боя дробью. Однако нужна бы и длина блока стволов.

Сравните массу с нынешними иноземными вертикалками массой 2,8 кг с блоком стволов длиной 760 мм, а ведь это оружие 12-го калибра.

На подушках стволов указано все необходимое, в частности калибр клеймом 16, испытания бездымным порохом клеймом Nitro и другое. Нет длины патронников, но в то время на германских ружьях такое клеймо не ставилось. Это важнейший параметр ружья, его необходимо знать точно.

Длина гильзы измеряется от плоскости донца до плоскости дульца, никак иначе. Понятно, что длина гильзы включает все участки, в том числе и участок с рантом, или, как вы пишете, с буртиком. Согласно Правилам международной комиссии C.I.P. (ПМК в России) длина патронника в метрической системе единиц измерения должна быть равна 65,1 мм, а длина гильзы 65,0 мм, то есть достаточно разницы 0,1 мм.



Фото Алексея Давыдова.

На фото 2 все правильно, показана пустая гильза, обрезанная по длине, как вы пишете, и снаряженный, запрессованный «звездочкой» патрон фирмы «Феттер» калибра 16/70. Но суть в том, что нельзя сравнивать готовый патрон, запрессованный «звездочкой», и пустую раскрытую гильзу.

Конечно, запрессованный патрон Феттер калибра 16/70 короче обрезанной гильзы, ведь на запрессовку нужно примерно 10–11 мм дульной части гильзы.

Снимите блок стволов, утопите площадку экстрактора заподлицо с плоскостью казенного среза стволов и вставьте свежую гильзу длиной 70 мм в патронник. Если гильза полностью поместится заподлицо с плоскостью казенного среза блока стволов, то у вашего ружья патронник длиной 70 мм.

Читайте материал "Как самому сделать качественный патрон"

Длину патронников более 70 мм пока не обсуждаю, тем более что ружья 16-го калибра с патронниками длиннее 70 мм не производились и не производятся. А в патронник длиной 65 мм гильза не вдвинется как раз на разницу длины между ним и гильзой 70 мм.

В патроне дульце гильзы завальцовывается или запрессовывается «звездочкой», понятно, что длина патрона значительно меньше длины гильзы на участок завальцовки не менее 5–7 мм или запрессовки.

Поэтому патрон с гильзой длиной 70 мм свободно помещается в патроннике длиной 65 мм. Но при выстреле гильза раскрывается и ее дульная часть попадет в переходный конус, уменьшая его проходное сечение.

Возникает скачок давления, ствол в этом месте раздувается. Толщина стенки ствола вроде бы достаточна, но она не рассчитана на непредсказуемую величину скачка давления.

Сколько отменных ружей разных калибров с патронниками длиной 65 мм пропало таким образом. Этот дефект необратим, он не исправляется, и стрелять из ружья с ним опасно.

Готовый завальцованный или запрессованный патрон с гильзой длиной 65 мм еще более удобно поместится в патроннике длиной 65 мм. А при выстреле гильза раскроется вровень с длиной патронника у начала переходного конуса. Никакого скачка давления, снаряд и пыжи плавно переходят в канал ствола, дробь, вылетев из ствола, чисто поражает дичь.

Задать свой вопрос Евгению Копейко можно по электронному адресу: kopeyko.consalt@mail.ru
