Как исправить изогнутый ствол

Приобретая оружие через торговую сеть, а то и с рук, у «надежных людей», прежде всего нужно обратить внимание на состояние канала ствола. При тщательном осмотре канала ствола может обнаружиться целый ряд дефектов. На основании осмотра делается вывод, стоит приобретать новый ствол или отказаться от его покупки.



Оружие необходимо просматривать как с казенной части, так и с дульной, направляя противоположный край ствола на свет. Патронник осматривается с казенной части. Когда ствол осматривается с дульной части, в ствольную коробку необходимо вложить кусочек белой бумаги, а стволу придать положение, чтобы свет отражался от белой бумаги и освещал канал ствола.

Что же можно обнаружить при осмотре канала ствола?

Иногда в канале ствола можно наблюдать матовый фон. На первый взгляд кажется, что это признак появления ржавчины, а может быть, это всего лишь местное частичное потемнение.

По всей окружности канала ствола или в какой-то его части видно кольцевое потемнение; возможно, это раздутие канала ствола. Раздутие можно определить при наличии на поверхности канала поперечного теневого кольца. Оно хорошо видно с той стороны ствола, к которой оно ближе. Проверить это можно, плотно намотав на вишер ветошь и прогнав шомполом через ствол. Там, где находится раздутое место, сразу чувствуется свободный ход шомпола. Этот способ проверки можно применять как для нарезного, так и для гладкоствольного оружия.

В стволе видны темные кольца. При наружном осмотре напротив этих колец мы найдем детали и приспособления, приваренные или посаженные прессовкой на ствол: прицельная колодка, упорное кольцо цевья ложи, газовая камора и др. Это не дефект.

В оружии с хромированными стволами наблюдаются спиральные полоски. Это тоже не дефект, а следы от инструмента при механической обработке канала ствола. После нанесения хромового покрытия эти следы рельефно проступают в виде спиральных полосок. Кроме того, видны черные точки, кольца, «перерезы» полей, все это вызвано технологией процесса хромирования.

В канале ствола видны наслоения, налет желтовато-красного оттенка. Это омеднение, появляющееся после стрельбы. После тщательной чистки латунным ершиком наслоения исчезают.

На поверхности хромированных стволов, в большей мере у казенной части, видны пересекающиеся полоски или тонкие линии. Эти полоски и линии появляются в результате стрельбы. При интенсивной эксплуатации оружия образуются трещинки, начинается разложение хромового покрытия.

Сначала оно проявляется в виде точек, а затем в виде скола хрома. Из-за длительного использования оружия скол хрома увеличивается. Хотя это и не считается дефектом (на бой оружия оно не влияет), но ствол требует более внимательного и бережного к нему отношения – постоянной и частой чистки. При небрежном обращении появится ржавчина, что повлечет за собой разрушение канала ствола.

В канале ствола видны царапины. Это может быть след от песчинок и грязи, появившийся после стрельбы из нечищенного ствола.

Видны стертость полей нарезов или округление полей нарезов, особенно они заметны на левой ведущей боевой грани.

Наблюдается овальная растертость патронника. Она появляется при стрельбе грязными патронами. Этот дефект может вызвать раздутие и продольный разрыв гильзы. Может случиться, что при стрельбе раздутая гильза не выбрасывается из патронника.

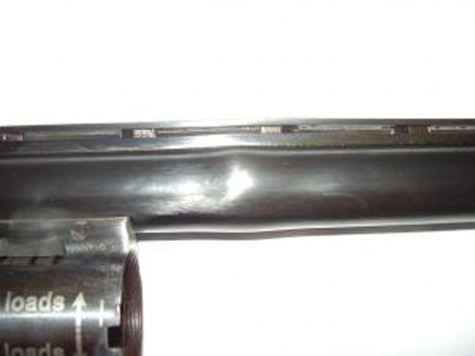

Проводя общий осмотр оружия, можно обнаружить явные вмятины ствола, на наружной поверхности просматривается выпуклость – явное раздутие.

На дульном срезе видны забоины. Эти забоины снижают кучность боя. Правда, их можно ликвидировать, аккуратно зачистив заподлицо алмазным надфилем.

Вставляя патрон в патронник, обнаруживаем препятствие к досылке патрона. На казенном срезе патронника появились забоины. Эти забоины можно аккуратно удалить надфилем.

Кроме того, при общем осмотре следует обратить внимание на прочное закрепление на стволе прицельной колодки, упорного кольца цевья ложи, основания мушки. Все эти детали должны прочно «сидеть» на стволе и не качаться. Предохранитель мушки в основании не должен от усилия руки перемещаться. Мушка должна быть ровной, резьба не сорвана, перпендикулярна к оси канала ствола, туго ввинчиваться при помощи ключа.

При осмотре оружия обнаруживается изгиб ствола. Вот уж кажется, что этот дефект непоправим.

Изгиб ствола может возникнуть как от механического воздействия, так и в процессе его изготовления. Изгиб ствола определяется осмотром очертаний теней в канале ствола как с казенной, так и с дульной части. Для этого ствол тщательно чистится, устанавливается на деревянную подставку и направляется на хорошо освещенное пространство, окно, например, и тщательным образом осматривается.

Глаз осматривающего должен находиться в 5-7 см от края ствола. Постепенно поднимаем обращенный к свету конец ствола до тех пор, пока в канале ствола не появится тень переплета рамы.

Вращая ствол вокруг оси, нужно выявить очертания тени. Осмотрев ствол с одной стороны, его разворачивают казенной частью к свету и осматривают вновь. В нормальном (прямом) стволе при вращении на 360 градусов тень в канале ствола будет похожа по форме на равнобедренный треугольник, основание этого треугольника обращено к глазу осматривающего.

Теневой треугольник характеризует только ту часть ствола, на которой он виден. В нашем случае это только половина его длины. Поэтому, чтобы проверить другую часть ствола, его разворачивают на 180 градусов и просматривают с двух сторон.

В изогнутом стволе стороны теневого треугольника искривлены, их кривизна изменяется по мере вращения ствола вокруг его оси. Если ствол в середине изогнут вниз, то стороны теневого треугольника выгнуты наружу. Если ствол изогнут вправо или влево, то стороны треугольника вогнуты противоположно изгибу ствола.

При сложном изгибе теневой треугольник имеет прерывистую форму, и части его сдвинуты относительно друг друга.

Если в канале ствола видны искаженные тени – это свидетельство изгиба ствола.

Изогнутые стволы можно восстановить правкой. Могут быть выправлены, казалось бы, даже безнадежные стволы. Следует иметь в виду, что эта операция очень трудная, точная и браться за нее следует лишь опытным мастерам. В противном случае может получиться «перекованный», с перегибом в обратную сторону и с вмятинами, ствол, уже не поддающийся никакой правке.

Для правки ствол отделяют со ствольной коробкой (если у вас карабин) от ложи. Тщательно чистят и насухо протирают. Определяют место изгиба по форме тени в канале ствола.

Для правки используется медная, бронзовая или алюминиевая наковальня и деревянный, резиновый или алюминиевый молоток. Наковальня в центре имеет прямоугольное отверстие 140 мм х 140 мм.

На наковальню ствол кладут так, чтобы место изгиба приходилось на отверстие наковальни, а вершина изгиба была наверху. Ствол, в зависимости от длины и характера изгиба, укладывается на наковальню поперек, вдоль или по диагонали, но всегда так, чтобы вершина изгиба находилась посередине прямоугольного отверстия наковальни.

Удары молотком наносятся осторожно, несильно. После каждого удара проверяется результат. Через два-три удара проверяется прямолинейность ствола по тени треугольника в канале ствола. Правка ведется до полного выправления ствола.
