О трехстволке F. Neumann на базе двуствольной вертикалки

Евгений Геннадьевич! Прошу Вас дать информацию по ружью: тройник, 16, 7,8 и 5,6; мастер F. Neumann, Suhl; длина стволов 600 мм, вес 3,2 кг, выпуск 1936 г. Колодка — сталь! Нарезы все отличные. На 7,8 видно нарезы, это нижний ствол, на 5,6 такие же. Фото не получается. Помогите определить сохранность оружия. С уважением, Андрей Гусев.

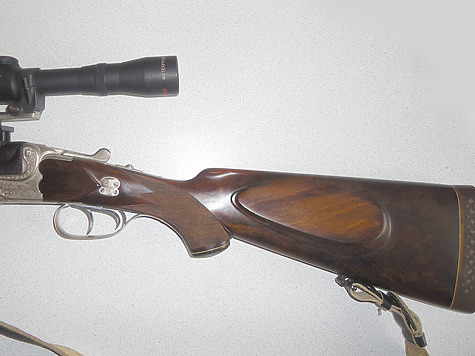

Фото Андрея Гусева

Фото Андрея Гусева

Эта довольно оригинальная германская трехстволка Franz Neumann (Франц Нойманн), показанная на фотографии Андрея Гусева с верхним гладким стволом 16-го калибра, нижним нарезным калибра 8,57JR и боковым калибра .22LR, создана на базе двуствольной вертикалки.

Оснащенная стволами разных калибров такая модель весьма желанна на индивидуальной охоте, когда охотник имеет возможность лично скрадывать и добывать дичь различных размеров.

Удобна она и во время охоты на копытных, позволяя первым выстрелом из нижнего нарезного ствола точно поразить животное, пригодится и пулевой патрон в стволе с гладким каналом.

Фирма Franz Neumann работала в городе Зуле в первой половине XX века, выпустила она сравнительно немного охотничьего оружия разных конструкций, в том числе двустволок и трехстволок.

Однако она больше известна своими тяжелыми однозарядными карабинами с блочными затворами, предназначенными для точной стрельбы по круглым расписным деревянным мишеням. Это традиционный вид спортивной стрельбы в странах Центральной Европы, начиная с XIX века.

К самым знаменитым фирменным изделиям относятся карабины Neumann Zentrum с толстостенным стволом, блочным затвором и сложной ложей с выступами под щеку и ладонь, масса которых достигала 5,5 кг.

Так же назывался и целевой однозарядный пистолет с блочным затвором. На эти и другие свои конструкции Franz Neumann получил патенты, что в пределах сроков их действия отмечалось на каждом образце.

Целевые массивные карабины Neumann дорогие, оснащались они ортопедическими ложами и точными диоптрическими прицелами, в том числе фирменными диоптрами Neumann Zentrum, и украшались сюжетной гравировкой, изображающей охотничьи и бытовые сценки. Устанавливались и оптические прицелы.

Оружие такого класса предъявляет высокие требования ко всем фирменным моделям независимо от конструкции, поэтому все образцы Neumann хорошо выполнены и искусно декорированы. Часть оружия фирма Franz Neumann изготавливала и на базе серийных заготовок.

Подобные охотничьи ружья выпускали в Зуле многочисленные небольшие фирмы, за счет высокого качества, ручного труда и гравировки они оценивались дороже, чем аналогичные массовые модели крупных заводов.

Необычная или редко применяемая конструкция позволяла оружейнику Franz Neumann и его мастерам воплотить в различных образцах охотничьего оружия свои творческие возможности. Даже в обычных ружьях находилось место патентам самого оружейника.

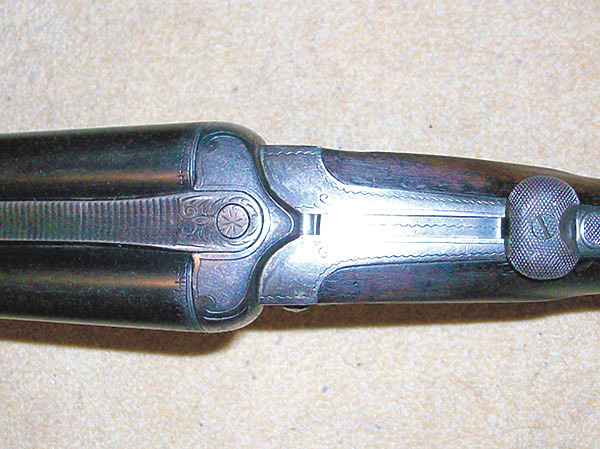

К таким моделям относится, например, строго декорированная горизонталка Neumann 16-го калибра, изготовленная в 1932 году, внешне весьма тривиальная, но оснащенная оригинальным верхним рычагом запирания, показанная на фотографии Сергея Родионова.

Рычаг откидывается вверх в вертикальной плоскости, чем отличается от обычного рычага, поворачивающегося в горизонтальной плоскости. Верхний рычаг запирания приводит в движение нижнюю задвижку, входящую в паз длинного подствольного крюка, и верхний вертикальный стержень, вдвигаемый в отверстие крюка на казенном срезе блока стволов.

В закрытом состоянии кнопка предохранителя сдвигается вперед в положение «огонь» и зажимает кромку рычага, это дополнительная гарантия абсолютной безопасности ружья. Конструкция запатентована, клеймо «F. Neumann Patent» проставлено на левой подушке колодки.

Запатентована и трехстволка Neumann со стволами разных калибров 16-м, 8x57JR и .22LR, показанная на фотографии А. Гусева. Эта модель типовая, такие выпускали многие оружейники, на нее получено свидетельство D.R.G.M. как на товарный образец.

Соответствующее клеймо нанесено на казенной части блока стволов. Напомню, что оригинальный патент, если он имеется, обозначается маркировкой D.R.P. Кстати, в нашей стране применяется аналогичная система патентования изобретений и образцов.

Изготовлен этот экземпляр в мае 1936 года, как следует из клейма на стволе снизу, клейма «F. Neumann Suhl» проставлены на блоке стволов и колодке.

Калибры стволов разные, что и учту в обозначении этого образца — трехстволка Neumann калибров 16–8x57JR–.22LR.

У нее тройное запирание блока стволов в колодке, в том числе нижней двойной рамкой, зажимающей два подствольных крюка, и верхним болтом, представляющим собой правую половину двойного болта системы Kersten.

Для полноразмерного двойного болта системы Kersten на этой трехстволке нет места, так как третий нарезной ствол расположен между верхним и нижним на левой стороне блока, и ввести патрон в его патронник можно только при такой конструкции.

Тем не менее, на этом образце вполне достаточно и описанного тройного запирания блока стволов, оно выдержит любую нагрузку при стрельбе любыми патронами указанных калибров.



Фото Сергея Родионова

Спусковой механизм с двумя спусковыми крючками обслуживает все три ствола, причем переключатель бокового ствола калибра .22LR установлен на верхнем хвостовике колодки. Кнопка предохранителя расположена на левой стороне шейки ложи у колодки.

Ошибиться при переключении на мелкокалиберный ствол невозможно, у переключателя имеется маркировка на немецком языке «22 Lang». Отстрелянные три гильзы выдвигаются общим экстрактором.

Весьма важно, что нарезы в нижнем и боковом стволах трехстволки Neumann калибров 16–8x57JR–.22LR сохранились, контрольный отстрел даст фактические показатели боя пулями. Следует иметь в виду, что нарезные стволы выполнены под патроны разных калибров, поэтому, несмотря на одинаковую длину, пристреливаются они отдельно и на разные дистанции.

Хорошо проверить бой пулей и верхнего гладкого ствола, длина его патронника не указана, ее придется измерить. Стрелять из этого ствола патронами, снаряженными в латунные гильзы, весьма нежелательно, так как они частенько раздуваются.

Следы кольцевых прогаров на щитке колодки вокруг бойков верхнего и нижнего ствола соответствуют износу экстрактора и казенного среза стволов, но это вполне естественное состояние для охотничьего оружия восьмидесятилетнего возраста.

Некоторую досаду вызывают вмятинки на внутренней кромке дульного среза нижнего нарезного ствола калибра 8x57JR, они незначительны, но могут сказаться на показателях боя пулей, в том числе на кучности. Исправить дульный срез нарезного ствола сможет квалифицированный оружейник.

В целом трехстволка Neumann калибров 16–8x57JR–.22LR 1936 года производит приятное впечатление, декор типичен для германского охотничьего оружия второй четверти XX века. Гравировка в виде орнамента дубовых листьев покрывает казенную часть блока стволов, колодку и стальную предохранительную скобу.

На вторичном охотничьем рынке фирменное оружие Neumann среди аналогичных моделей ценится довольно высоко.

Задать свой вопрос Евгению Копейко можно по электронному адресу: kopeyko.consalt@mail.ru

Евгений Копейко 13 июня 2017 в 05:51
