История предохранителя

Изучая историю оружия, не перестаешь восхищаться изобретательностью старых оружейников. Порой кажется, что все новинки в современном оружии были придуманы несколько веков назад и просто слегка забылись.

Многие из придуманных ранее конструкций канули в Лету, некоторые стали прародителями современных систем, а есть и такие, что применяются практически без изменений.

Иногда очень полезно посмотреть на то, что было раньше и не «изобретать велосипед».

К сожалению, исследований на этот счет крайне мало, и носят они разрозненный характер, а это очень жаль, ведь любые конструкции, особенно те, которые оказались удачными и пошли в серию, бывают весьма интересны.

Системы предохранения крайне важны и нужны в устройстве любого оружия, без них трудно обойтись, а сегодня они просто обязательны.

Дошло до того, что предохранители стали ставить на оружие, где их ранее не было (например, на винтовки со скобой Генри).

Особенность конструкции и открытый курок с предохранительным взводом не требуют наличия предохранителя, но некоторые страны настаивали на том, чтобы он был. Так появился флажок на затворе, который блокирует ударник, к радости законотворцев и расстройству борцов за «чистоту истории оружия».

Другой пример — двустволка-курковка на базе МР-43. Здесь та же история: не было на курковках предохранителей сроду (предохранителей как отдельного переключателя), но экспортер поставил условие, и он появился — ненужный и бесполезный, да еще и автоматический…

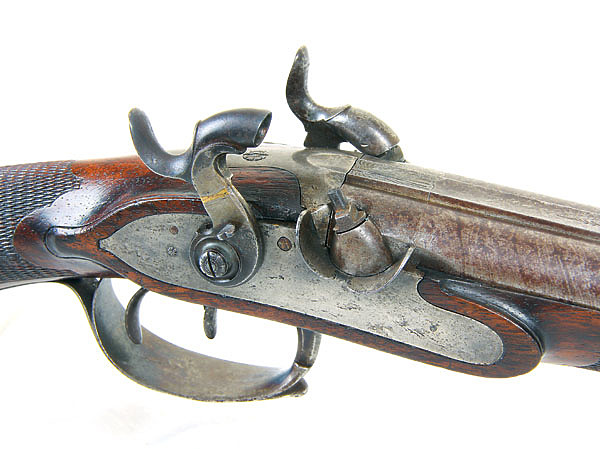

Изображение На предохранительном взводе курок не может нанести удар по капсюлю. ФОТО: ИГОРЬ ВЕРБОВСКИЙ
На предохранительном взводе курок не может нанести удар по капсюлю. ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Поводом для написания данной статьи послужил пост на известном оружейном форуме, где достаточно грамотный участник изложил свое мнение о предохранителях. В защиту автора поста надо сказать, что подобное отношение к истории оружия не редкость даже среди действительно знатоков современного вооружения, не говоря уж о простых любителях.

Вот, собственно, сама реплика: «Чему служат предохранители? Обеспечению безопасности при обращении с оружием. При этом они не являются его обязательной частью, на пистолетах с кремневыми замками их не было.

И на капсюльных тоже, и на револьверах их не было и нет. Они появились на самозарядных пистолетах по одной простой причине: у пистолетов был легкий спуск, и их носили с патроном в стволе и взведенным курком».

Не буду цепляться к последним словам, просто отмечу, что у старинного оружия тоже мог быть чрезвычайно легкий спуск, и носили его порой с зарядом в стволе и взведенным курком.

Рассмотрим, на какие ухищрения шли оружейники, чтобы сохранить жизнь тому, кто был готов забрать жизнь чужую.

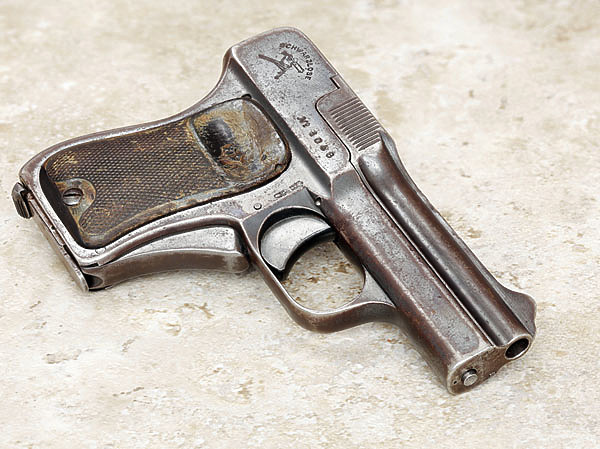

Изображение Для оружия самообороны очень важно, чтобы предохранитель отключался быстро, поэтому часто он выключается при обхвате оружия рукой. ФОТО: ИГОРЬ ВЕРБОВСКИЙ
Для оружия самообороны очень важно, чтобы предохранитель отключался быстро, поэтому часто он выключается при обхвате оружия рукой. ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Изобретение фитильного замка облегчило производство выстрела и заставило задуматься о применении предохранителей. Самым первым предохранителем, вероятно, можно считать крышку, прикрывающую затравочную полочку от искры при установке горящего фитиля в серпентин (жагру) или курок (кому как угодно).

Появление кремневой системы зажигания еще более упростило выстрел и изменило функцию крышки полочки. Один из старейших образцов относится приблизительно к 1580 году (на его замочной пластине смонтирован также второй колесцовый замок) и находится в туринском музее Столико Национале д'Артильера.

Этот замок называется также испано-мавританским и примечателен внешним расположением боевой пружины, воздействующей на ножку курка своим изогнутым концом.

В начале XVII века во Франции сконструировали кремневый замок нового тип, который иногда называют французским. Вполне вероятно, что его изобрел художник и оружейник Мартин ле Буржуа из городка Лизьё в Нормандии. Его замок — удачное сочетание черт, свойственных средиземноморскому и нидерландскому замкам.

Ножка курка была оснащена шепталом с вырезами (как у арбалета), на которое с одной стороны воздействовала боевая пружина, а с другой — выступ спускового рычага, имевшего собственную пружину.

В шептале были вырезаны предохранительный и боевой зацепы, так что курок взводился в два приема, а потому блокировка и освобождение шептала производились в вертикальной плоскости.

Вся конструкция связывалась воедино мостиком — планкой, укрепленной винтами в нескольких местах; огниво объединялось с крышкой пороховой полки точно как на замках средиземноморского типа. Старейшие экземпляры оружия с кремневым замком французского образца хранятся в собраниях Эрмитажа и парижского музея армии. Датируются они приблизительно 1610 годом.

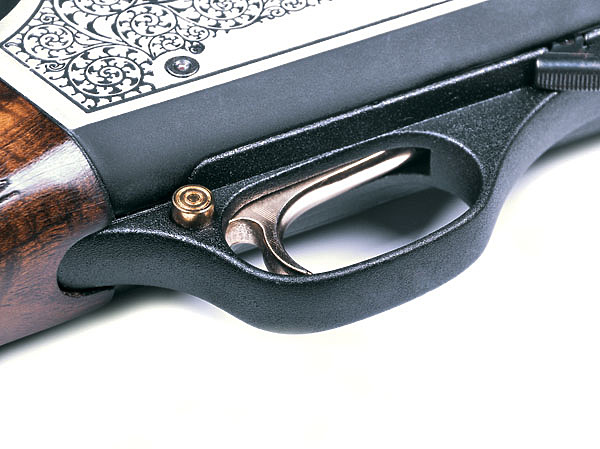

Изображение Кнопочный предохранитель просто блокирует спусковой крючок. ФОТО: ИГОРЬ ВЕРБОВСКИЙ
Кнопочный предохранитель просто блокирует спусковой крючок. ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Появилась необходимость в предохранителях иной конструкции. Широкое использование готовых патронов и армейский способ заряжания, когда вначале порох сыпался на полочку, а потом при взведенном (или полувзведенном) курке происходила засыпка основного заряда в ствол с неизбежными потряхиваниями и постукиваниями шомполом, потребовали надежной фиксации курка во взведенном положении.

Положение курка в полувзведенном состоянии не дает возможности произвести выстрел, но это в случае, если механизм замка исправен. А если «время сточило» механизм, то возможен срыв курка и последующий выстрел.

Здесь фантазия оружейников развернулась вовсю — начиная с элементарного кожаного чехольчика на кресало и кончая более сложными механизмами.

Изобретение револьвера принесло новые заботы, о чем ярко и достоверно написал современник первых кольтов, известный американский писатель Марк Твен в своей книге «Налегке»: «У моего брата господина Секретаря на поясе висел небольшой кольт для защиты от индейцев, и во избежание несчастных случаев он оставил его незаряженным.»

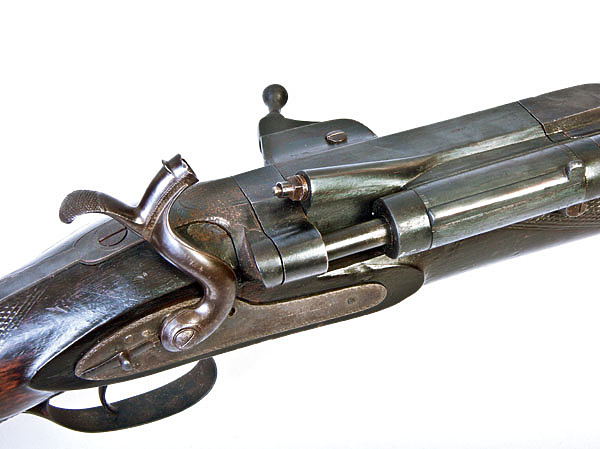

Изображение Наиболее частой защитой от случайного выстрела является предохранительный взвод. ФОТО: ИГОРЬ ВЕРБОВСКИЙ
Наиболее частой защитой от случайного выстрела является предохранительный взвод. ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Конечно полностью разряженными револьверы Кольта не носили, но предпочитали оставлять курок напротив одной незаряженной(или некапсюлированной) каморы. Скорее всего, это было связано с тем, что курок, будучи прижат к капсюлю, при падении револьвера мог вызвать его срабатывание.

Ношение револьвера с полувзведенным курком тоже не гарантировало безопасность его владельцу. Поэтому последующие модели стали выпускаться с предохранителями. И вариантов было немало. Причем многие изобретатели не пошли по пути братьев Наган, делая очень тугой спуск.

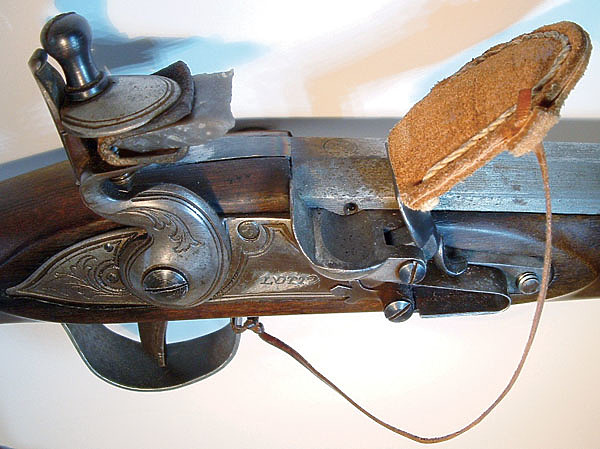

Изображение Небольшой кожаный кармашек надевался на кресало, и даже в случае срабатывания курка и нанесения им удара по металлическому кресалу, прикрытому кожей, курок не выдавал искру и, как следствие, не мог поджечь запальный заряд. Система эта сколь примитивна, столь и надежна. Подобное приспособление позволяло отказаться от сложных механизмов в устройстве самого оружия. Несмотря на свою простоту, подобное устройство оставалось актуальным довольно долго, более ста лет.ФОТО: ИГОРЬ ВЕРБОВСКИЙ
Небольшой кожаный кармашек надевался на кресало, и даже в случае срабатывания курка и нанесения им удара по металлическому кресалу, прикрытому кожей, курок не выдавал искру и, как следствие, не мог поджечь запальный заряд. Система эта сколь примитивна, столь и надежна. Подобное приспособление позволяло отказаться от сложных механизмов в устройстве самого оружия. Несмотря на свою простоту, подобное устройство оставалось актуальным довольно долго, более ста лет.ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Некоторые производители делали проточки в цилиндре, куда можно было поставить курок.
Интересно, что эта система предохранения дожила до наших дней и применяется в револьвере «Заря», который выпускают на механическом заводе г. Ткварчал Республики Абхазия.

Англичане в своих первых револьверах отдавали предпочтение УСМ двойного действия и придумали свой предохранитель.

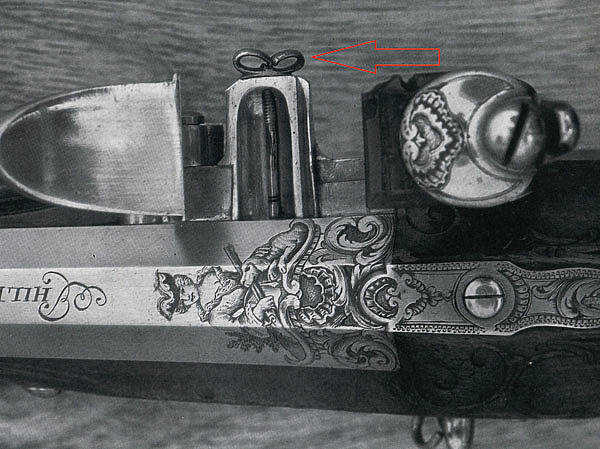

Изображение На данном фото специальный вкручивающийся винт перекрывает запальное отверстие.ФОТО: ИГОРЬ ВЕРБОВСКИЙ
На данном фото специальный вкручивающийся винт перекрывает запальное отверстие.ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Пользуясь случаем, хочу напомнить, что многие привычные нам вещи имеют гораздо более длинную историю, чем нам кажется. И вот пример из «непогрешимого» источника» знаний — Википедии: «В середине XIX века стали в больших количествах появляться конструкции ружей (винтовок), заряжающихся с казенной части.

В них применялись самые разнообразные конструкции затворов: откидные, качающиеся, крановые и другие.

Одной из наиболее удачных и перспективных среди этих ранних конструкций казнозарядного оружия была винтовка Дрейзе 1841 года, впервые оснащенная продольно-скользящим затвором». Конечно, это еще не совсем та самая конструкция, но ход мыслей вполне понятен.

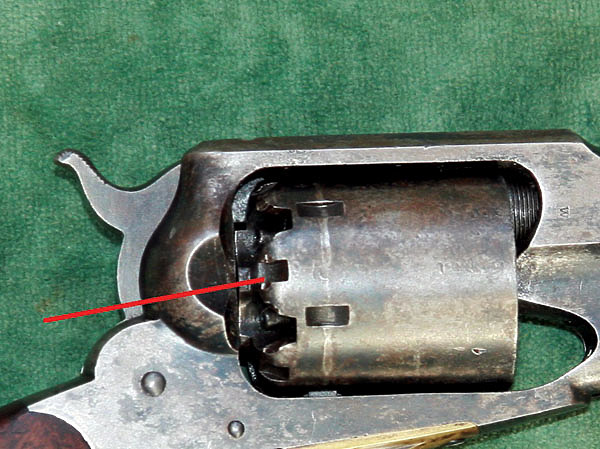

Изображение Иногда для такой фиксации предусматривается специальный паз.ФОТО: ИГОРЬ ВЕРБОВСКИЙ
Иногда для такой фиксации предусматривается специальный паз.ФОТО: ИГОРЬ ВЕРБОВСКИЙ

Кстати, здесь присутствует и диоптр, и казнозарядное заряжание, и многозарядность, и вполне возможен нарезной ствол. Конечно, не все изобретения старых оружейников дошли до нас, а из дошедших не все можно использовать в современном оружии, но даже явные неудачи наших предков являются источником знаний для благодарных потомков.

История предохранителя разнообразна и интересна. Возможно, найдется человек, который сможет собрать все воедино и провести параллели и сравнения. Безусловно, такой труд был бы полезен и сегодняшним разработчикам оружия…
