Подразумевается, скорее всего, массовая вертикалка ТОЗ-34 12-го калибра с блоком стволов одинакового калибра и стандартной длины в пределах 700–730 мм.
Технология двустволки ТОЗ-34 давно и хорошо проработана, так что оси стволов пересекаются в определенной точке соответственно конструкции блока стволов.
Положение точки пересечения осей стволов — параметр технологический, так как заранее задается в конструкции, хотя оказывает влияние на характеристики внешней баллистики выстрела дробью.
Тем не менее завод ТОЗ, как и многие другие оружейные предприятия в нашей стране и за рубежом, не раскрывает этот параметр, им достаточно того, что он есть в конструкторской документации предприятия.
Вообще в открытой, прилагаемой к ружьям техдокументации приводится немного данных. Однако расстояние до точки пересечения осей стволов от дульного или казенного среза того или иного дробовика можно найти в специализированной литературе или определить лично.
Очевидно, что этот параметр и связанная с ним инженерная задача больше важны для инженеров и технологов оружейного производства, чем для охотников, которые должны получить и получают полностью готовое ружье, в котором учтено все необходимое для полноценной стрельбы в различных условиях.
Касается это всех гладкоствольных дробовиков, в том числе с вертикально соединенными стволами.
Тем не менее охотники время от времени обращаются к вопросу схождения осей стволов ружья, стараясь как можно скорее получить оптимальные показатели боя дробью или пытаясь установить причину неудовлетворительных показателей боя.
Читайте материал "О надежности отечественных ружей с вертикальными стволами"
Центры осыпи дроби обоих одинаковых стволов дробовика должны совпадать в определенных пределах на эталонной дистанции 35 м, о нормах их положения на мишени ниже, поэтому и оси стволов должны пересекаться на определенном расстоянии от ружья.
Все геометрически параметры стволов и блока закладываются в конструкцию ружья еще при его проектировании и изготовлении, в том числе и расстояние от точки пересечения осей стволов до дульного или казенного среза.
Стволы соединяются между собой и спаиваются в блок под углом, а соединительные планки стволов изготавливаются суженными по направлению от казенной части блока стволов к дульному срезу.
Обычно угол схождения в вертикальной плоскости осей одинаковых стволов дробовой охотничьей вертикалки составляет 20 угловых минут.
Для сравнения отмечу, что угол схождения осей одинаковых стволов охотничьей горизонталки составляет 40 угловых минут и измеряется, соответственно, в горизонтальной плоскости. Эти величины установлены давно и проверены теоретически и практически.
Различие углов схождения осей стволов разных видов дробовиков объясняется разным положением стволов в блоке, причем необходимо учитывать положение осей в вертикальной и горизонтальной плоскостях.
У вертикалки оси стволов находятся друг над другом в одной и той же вертикальной плоскости, которая упирается в одно и то же место в плече стрелка.
У горизонталки вертикальные плоскости, проходящие по осям двух стволов, имеют разное положение в плече, притом что затыльник ложи занимает одно место. С учетом отвода ложи в затыльнике вправо для охотников-правшей или влево для левшей.
На вертикалке ТОЗ-34 стволы соединены в блок с помощью муфты в казенной части и боковых соединительных планок. Такая технология применяется в производстве большинства вертикалок в разных странах.

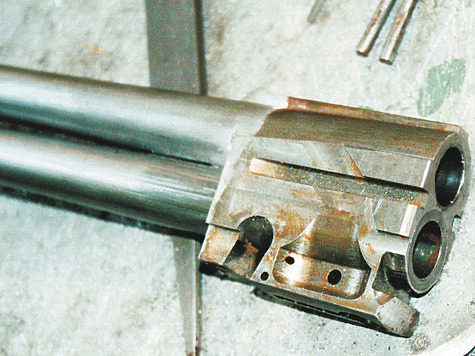

На фотографии Копейко Е.Г. показано положение стволов при соединении в блок; видно, что стволы сходятся все ближе и ближе по мере удаления от казенной части, на них еще ничего нет, в том числе прицельной планки.
Читайте материал "Туляки предлагают отечественное ружье ЛТ от 170 тысяч рублей"
Эти стволы вертикалки другого тульского предприятия — фирмы ЦКИБ СОО, показываю здесь лишь потому, что технология аналогична, да и блок этот стандартной длины.
Вертикалка ТОЗ-34 оснащается и другими блоками стволов, как, например, показанный на фотографии Алексея Артемьева хорошо декорированный комплект ТОЗ-34 1992 года выпуска с четырьмя блоками стволов.
Фактический угол схождения осей одинаковых стволов готового дробового ружья может отличаться от указанных значений, но незначительно.
В массовых серийных ружьях он получается таким, как задано в технологии, и лишь в ружьях высокого класса индивидуальной работы стволы перепаивают не раз, чтобы добиться лучших показателей боя дробью.
Тем не менее этими значениями можно воспользоваться для расчета предварительного положения точки схождения осей стволов и вашей вертикалки ТОЗ-34, например, от казенного или от дульного среза.
А для определения фактического положения точки пересечения понадобится полностью измерить блок стволов вашего ружья ТОЗ-34, обязательно обмерить дульный и казенный срезы, причем с возможно большей точностью, отчего зависит точность результата.
По моим данным, расстояние от казенного среза стволов до точки пересечения осей одинаковых стволов некоторых дробовых вертикалок фактически составляет 3,26–3,66 м.
Напомню, что для вертикалки Perazzi МХ-8 это расстояние составляет 3,74 м, по данным итальянской фирмы. А у двустволок германской фирмы Heym Waffenfabrik AG оси стволов сводят в точку на расстоянии 4,0 м от казенного среза.
Привожу эти примеры еще раз потому, что сами фирмы указывают его. Несомненно, это не параметры вашей охотничьей вертикалки ТОЗ-34, но их можно иметь в виду при расчете положения точки пересечения осей верхнего и нижнего стволов и вашего экземпляра.
Если для вашей вертикалки ТОЗ-34 12-го калибра принять угол схождения осей, равным 20 угловым минутам или 0,333(3) углового градуса, то точка пересечения осей стволов этой модели с блоком стандартной длины 711 мм должна располагаться на расстоянии примерно 4,1 м от казенного среза блока.
Конечно, это всего лишь расчет на базе половины угла схождения осей. А теперь можно воспользоваться результатами обмера блока стволов своей вертикалки и с помощью простых тригонометрических формул рассчитать истинное положение точки пересечения осей.
До тех пор пока не выполнен контрольный отстрел и не проверены показатели боя ружья теми номерами и снарядами дроби, которые указаны в «Паспорте ружья», сведения о положении точки пересечения осей стволов лишь абстрактны.
Читайте материал "Ресурс двустволки ИЖ-43 внушителен"
Обсуждать можно, но без объективных данных о вашем ружье воспользоваться для оценки показателей боя не удастся.
«Паспортом» не воспользоваться, данных немного, из фактических — вид и размер дроби, которыми выполнена проверка кучности боя, например, твердая стандартная диаметром 3 мм или 3,25 мм, и предельные нормы снаряжения патронов.
А приведенные там же показатели боя дробью относятся к другому разряду — они лишь номинальные, в частности, кучность боя не менее 50% нижнего ствола и не менее 60% верхнего.
У образцов штучного и сувенирного исполнения кучность боя лучше на 5%.
